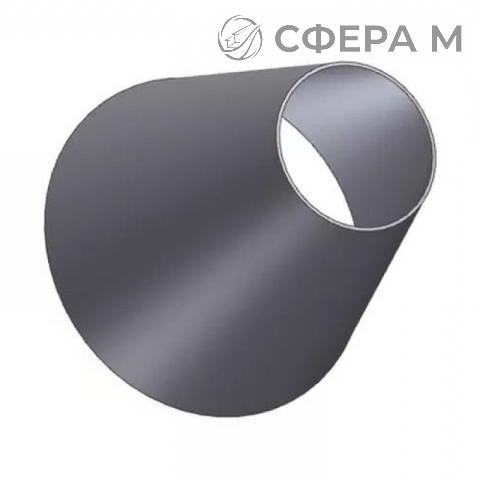

Конические обечайки — это переходные элементы трубопроводов и аппаратов, соединяющие участки разного диаметра и обеспечивающие плавное изменение проходного сечения. Такие детали изготавливают методом вальцовки и сварки из листовой стали с последующим контролем геометрии. в Бресте их применяют в составе технологических линий, теплообменного и ёмкостного оборудования, где требуется согласование диаметров без резких гидравлических потерь.
Конструктивно обечайка представляет собой усечённый конус с углом раскрытия, который подбирается под конкретную задачу. Форма перехода влияет на скорость потока и распределение давления: пологие конусы снижают турбулентность, а крутые позволяют экономить длину участка. Для изготовления используют углеродистые, низколегированные и коррозионностойкие марки, что определяет рабочую среду и температурный режим. Поставки ведутся по Брестской области, телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Геометрия задаётся диаметрами большего и меньшего оснований, толщиной стенки и длиной. Обечайки сварные проходят проверку кольцевых швов, при необходимости — ультразвуковую или радиографическую дефектоскопию. Толстостенные варианты применяют в аппаратах высокого давления, тонкостенные — в вентиляционных и газоходных системах. Точность изготовления влияет на качество стыковки с патрубками и фланцами при монтаже.
Материалы и нормативная база
Выбор марки определяется агрессивностью среды, температурой и механическими нагрузками. Аустенитные стали востребованы в химической и пищевой промышленности, углеродистые и низколегированные — в нефтегазовой отрасли и энергетике.
- Коррозионностойкие аустенитные: 03Х18Н11, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18.
- Жаропрочные и жаростойкие: 15Х5М, 15ХМ, 12Х1МФ.
- Низколегированные и углеродистые: 09Г2С, 17Г1С, 10Г2ФБЮ, 13ХФА, ст20, ст3.
- Специальные коррозионностойкие: 06ХН28МДТ.
Типовые области применения
- Переходы трубопроводов систем отопления, водоснабжения и технологических обвязок.
- Корпуса теплообменников, сепараторов, отстойников и реакционных аппаратов.
- Газоходы и воздуховоды котельных, печей и сушильных установок.
- Ёмкостное оборудование химических и нефтеперерабатывающих производств.
Основные параметры
| Марка стали | Диаметр, мм | Толщина, мм | Длина, мм |
|---|---|---|---|
| 12Х18Н10Т | 630–3020 | 8–50 | 100–3000 |
| 09Г2С | 720–3020 | 8–45 | 200–3000 |
| ст20 | 630–3020 | 8–40 | 100–2500 |
Изготовление регламентируется ГОСТ 14249-89, ГОСТ 25215-82 и ГОСТ 34233.2-2017, которые устанавливают требования к расчёту на прочность, выбору толщины стенки и допускам. Отгрузка со склада в Брест возможна в день поступления оплаты, что ускоряет комплектацию заказов.
Можно ли заказать обечайки нестандартных размеров?
Да, при наличии технического задания изготавливаются переходы с индивидуальными диаметрами, толщиной и длиной. Для расчёта достаточно указать марку стали, рабочие параметры среды и присоединительные размеры. Отгрузка по Бресту осуществляется после согласования чертежей.
Какой документ подтверждает качество продукции?
На каждую партию оформляется паспорт или сертификат качества с указанием марки стали, химического состава, механических свойств и результатов контроля сварных соединений. По запросу предоставляются протоколы неразрушающего контроля.
Как подобрать угол раскрытия конуса?
Угол определяется допустимыми гидравлическими потерями и компоновкой участка. Для плавного изменения потока принимают малые углы, для компактных переходов — увеличенные. Расчёт выполняется по нормам ГОСТ с учётом давления и температуры эксплуатации.
