Балки опорных подвесок трубопроводов — несущие элементы системы крепления технологических трубопроводов, воспринимающие вертикальные нагрузки от массы трубы, арматуры, изоляции и транспортируемой среды. Изготавливаются по нормалям МН 3944-62 и МН 3945-62 из углеродистой стали марок Ст3 и Сталь 20. Применяются в промышленных трубопроводных обвязках, где требуется передать усилие на строительные конструкции или на опоры. Поставка осуществляется со склада в Брест, отгрузка — по безналичному расчёту для юридических лиц.

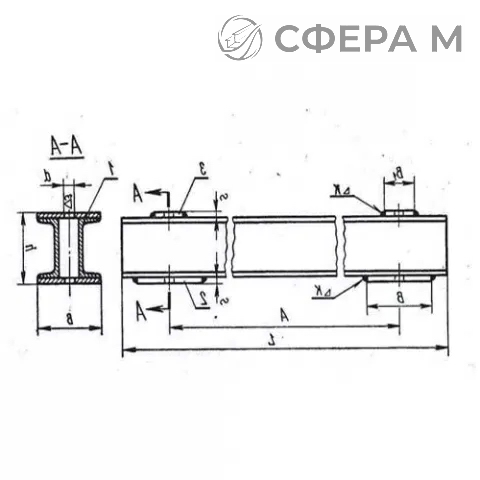

Конструктивно балка представляет собой сварной или прокатный профиль с опорными площадками и отверстиями под подвески. Допустимая дополнительная нагрузка варьируется от 750 до 8000 кгс, что позволяет подбирать типоразмер под конкретный участок трубопровода. Масса изделий составляет от 6,86 до 90,41 кг в зависимости от исполнения. Диаметр условного прохода обслуживаемых трубопроводов — от 108 до 1020 мм. Для подбора позиций и оформления заявки обращайтесь по телефону +375 33 347-76-66 или электронной почте brest@sfera-m.by. Доставка по Брестской области занимает 1–2 дня.
Балки применяются в тепловых сетях, нефтегазовой отрасли, химическом производстве, металлургии и энергетике. Материал исполнения — Ст3 и Сталь 20 — обеспечивает достаточную прочность при рабочих температурах до 300 C и выше в зависимости от условий эксплуатации. Изделия комплектуются с подвесками, тягами и хомутами по нормалям МН. При монтаже важно учитывать фактическую нагрузку с коэффициентом запаса и температурные деформации трубопровода.
Технические характеристики
| Марка стали | Нормаль | Доп. нагрузка, кгс | Диаметр Дн, мм | Масса, кг |
|---|---|---|---|---|
| Ст3 | МН 3944-62 | 750–3000 | 108–325 | 6,86–33,58 |
| Сталь 20 | МН 3945-62 | 3400–6000 | 377–720 | 34,65–72,85 |
| Ст3 | МН 3944-62 | 8000 | 820–1020 | 78,15–90,41 |
Область применения
- Тепловые сети и котельные — крепление трубопроводов горячей воды и пара.
- Нефтегазовая промышленность — обвязка насосных и компрессорных станций.
- Химические производства — технологические линии с агрессивными средами.
- Металлургия — трубопроводы охлаждения и гидравлики.
- Энергетика — паропроводы и питательные трубопроводы ТЭЦ.
Отгрузка со склада в Брест производится в день поступления оплаты. Доставка по Бресту возможна в день заказа, по Беларуси — от 2 дней. Полный пакет отгрузочных документов предоставляется. Для постоянных клиентов действуют скидки. Возможна отсрочка платежа до 30 дней по согласованию.
Можно ли подобрать балку под нестандартный диаметр трубопровода?
Да, типоразмерный ряд охватывает диаметры от 108 до 1020 мм. Для нестандартных решений требуется расчёт нагрузки и согласование с проектной организацией. Изготовление возможно по индивидуальному заказу.
Какие нормали регламентируют изготовление балок?
Балки опорных подвесок выпускаются по МН 3944-62 и МН 3945-62. Эти нормали определяют конструкцию, размеры и допустимые нагрузки в зависимости от диаметра трубопровода.
Какой запас прочности закладывается при подборе?
При подборе учитывается суммарная нагрузка от массы трубы, изоляции, арматуры и транспортируемой среды с коэффициентом запаса. Рекомендуется принимать запас не менее 1,2–1,5 в зависимости от условий эксплуатации.
