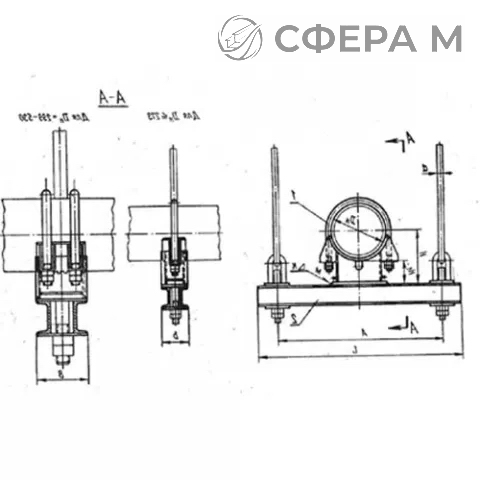

Блоки опорные хомутовые подвесок стальных трубопроводов по МН 3943-62 — это несущие узлы, предназначенные для передачи вертикальной нагрузки от трубопровода на строительные конструкции и обеспечения проектного положения трубы при температурных деформациях. Изделие состоит из хомута, охватывающего трубу, и опорного блока, который воспринимает усилие и распределяет его на подвеску или кронштейн. Применяются на технологических, тепловых и магистральных трубопроводах в Бресте и других промышленных центрах, где требуется нормируемая подвижность и устойчивость трассы.
Конструкция блока допускает осевое перемещение трубы при нагреве и компенсирует вибрационные воздействия. Хомуты изготавливают из листовой и сортовой стали марок 09Г2С, 12Х18Н10Т, 12ХМ, Сталь 3 и Сталь 20, что позволяет подбирать исполнение под расчётную температуру, агрессивность среды и климатическую зону. Дополнительная нагрузка на узел составляет от 750 до 8000 кгс, масса блока — от 8,91 до 90,41 кг в зависимости от диаметра условного прохода. Поставка осуществляется по Брестской области, телефон для заявок — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Опорные блоки комплектуются под трубопроводы наружным диаметром от 108 до 530 мм. Хомутовое исполнение обеспечивает плотный охват трубы без сварки, что упрощает монтаж и последующее обслуживание. Для трубопроводов с высокой температурой теплоносителя применяют марки 12ХМ и 12Х18Н10Т, устойчивые к ползучести и межкристаллитной коррозии. Узлы устанавливают на эстакадах, в тепловых камерах, насосных станциях и на технологических линиях химических и нефтегазовых производств. При монтаже в Брест изделия поставляются с полным комплектом сопроводительной документации.
Конструктивные особенности и материалы
Хомутовая опора воспринимает нагрузку через две ветви хомута, что снижает концентрацию напряжений в стенке трубы. Опорный блок может выполняться скользящим, направляющим или неподвижным в зависимости от схемы трассы. Материал хомута и блока подбирают по расчётной температуре эксплуатации и степени агрессивности транспортируемой среды.
- 09Г2С — низколегированная сталь для конструкций, работающих при температуре до –40 C.
- 12Х18Н10Т — коррозионностойкая аустенитная сталь для агрессивных сред и пищевых производств.
- 12ХМ — теплоустойчивая сталь для паропроводов и высокотемпературных технологических линий.
- Сталь 3 и Сталь 20 — углеродистые стали общего назначения для стандартных условий монтажа.
Области применения
Блоки применяют на трубопроводах систем отопления, пароснабжения, водоснабжения, а также на технологических линиях металлургических, химических и нефтеперерабатывающих предприятий. Узел обеспечивает проектное положение трубы и снижает динамические нагрузки на строительные конструкции.
Технические параметры
| Марка стали | Доп. нагрузка, кгс | Диаметр Дн, мм | Масса, кг |
|---|---|---|---|
| Сталь 20 | 750 | 108 | 8,91 |
| 09Г2С | 2400 | 219 | 25,72 |
| 12Х18Н10Т | 8000 | 530 | 90,41 |
Можно ли подобрать блок под нестандартный диаметр трубы?
Номенклатура охватывает наружные диаметры от 108 до 530 мм. Для промежуточных или нестандартных размеров требуется уточнение у менеджера: возможность изготовления определяется конструкцией хомута и опорного блока. Отгрузка со склада в Брест выполняется после согласования заявки.
Как выбрать марку стали для конкретных условий эксплуатации?
Марку подбирают по расчётной температуре, агрессивности среды и требуемому ресурсу. Для углеродистых сред достаточно Стали 20 или 09Г2С, для высокотемпературных паропроводов применяют 12ХМ, для коррозионно-активных сред — 12Х18Н10Т.
Какие документы предоставляются при отгрузке?
На партию оформляются полный комплект отгрузочных документов и паспорт изделия с указанием марки стали, массы и дополнительной нагрузки. Оплата производится по счёту, выставленному менеджером, только для юридических лиц.
