Чугунные сетчатые фильтры марки ФСч — это запорно-регулирующая арматура, предназначенная для механической очистки рабочих сред от взвешенных частиц, песка, окалины и продуктов коррозии. Корпус из серого чугуна обеспечивает стойкость к коррозии и долговечность при эксплуатации в системах отопления, водоснабжения и технологических трубопроводах. Фильтры устанавливаются перед насосами, счётчиками, регулирующей арматурой и теплообменным оборудованием для защиты от абразивного износа и засорения. Поставка осуществляется со склада в Брест, отгрузка производится в день поступления оплаты.

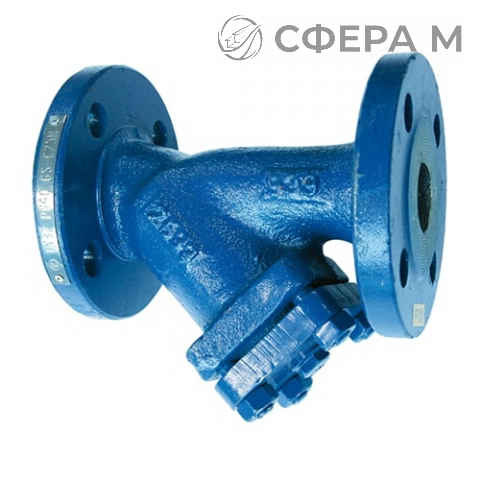

Конструкция фильтра включает чугунный корпус с фланцевыми присоединительными патрубками, фильтрующую сетку из нержавеющей стали и резьбовую пробку для ревизии и очистки. Сетка задерживает частицы размером от 0,5 до 1,5 мм в зависимости от исполнения. Условный проход Ду составляет 50, 65, 80, 100, 125, 150 и 200 мм, номинальное давление Ру — 16 кгс/см. Рабочая среда — вода, пар, воздух и неагрессивные жидкости с температурой до 200 C. Фланцы соответствуют ГОСТ 12815, строительная длина — ГОСТ 33259. Для заказа и консультации по подбору обращайтесь по телефону +375 33 347-76-66 или электронной почте brest@sfera-m.by. Доставка по Брестской области занимает 1–2 дня.
Область применения охватывает тепловые пункты, котельные, системы холодного и горячего водоснабжения, оборотные циклы промышленных предприятий, а также трубопроводы сжатого воздуха и газообразных сред. Фильтры монтируются в горизонтальном положении пробкой вниз для удобства обслуживания. При установке на вертикальных участках требуется обеспечение доступа к крышке для периодической промывки сетки. Перепад давления на чистой сетке не превышает 0,05 МПа, при загрязнении — возрастает, что служит сигналом для очистки. Ревизия проводится не реже одного раза в квартал в зависимости от степени загрязнения среды.
- Ду 50–100 мм — тепловые пункты, системы отопления, водомерные узлы.
- Ду 125–150 мм — котельные, центральные тепловые пункты, оборотное водоснабжение.
- Ду 200 мм — магистральные трубопроводы, промышленные насосные станции.
- Сетка из нержавеющей стали — для агрессивных и горячих сред.
- Фланцевое присоединение — монтаж в существующие трубопроводы без переходников.
| Марка | Ду, мм | Ру, кгс/см | Температура среды, C |
|---|---|---|---|
| ФСч | 50–100 | 16 | до 200 |
| ФСч | 125–150 | 16 | до 200 |
| ФСч | 200 | 16 | до 200 |
При подборе фильтра учитывайте диаметр трубопровода, рабочее давление и степень загрязнения среды. Для сред с повышенным содержанием механических примесей рекомендуется устанавливать фильтр с более частой сеткой или предусматривать байпасную линию. Монтаж выполняется с соблюдением направления потока, указанного стрелкой на корпусе. Крепёж и прокладки подбираются в соответствии с параметрами фланцевого соединения. Отгрузка со склада в Брест возможна как самовывозом, так и транспортной компанией.
Можно ли использовать фильтр ФСч для пара с температурой выше 200 C?
Нет, стандартное исполнение рассчитано на температуру до 200 C. Для более высоких параметров требуется подбор арматуры из легированных сталей.
Какой размер ячейки сетки применяется в фильтрах ФСч?
В стандартном исполнении устанавливается сетка из нержавеющей стали с размером ячейки от 0,5 до 1,5 мм в зависимости от Ду и требований к степени очистки.
Как часто требуется очищать фильтрующую сетку?
Периодичность очистки определяется степенью загрязнения среды и контролируется по перепаду давления. При росте перепада более 0,05 МПа сетку необходимо промыть или заменить.
