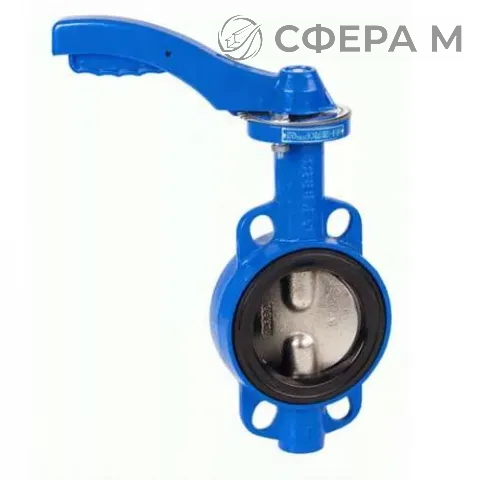

Дисковые затворы с рукояткой — это поворотные запорные устройства с диском, вращающимся вокруг оси, перпендикулярной потоку, и ручным управлением через рычаг. Рукоятка обеспечивает быстрый поворот диска на 90 и фиксацию в положениях «открыто» или «закрыто». Такой привод применяют на трубопроводах, где не требуется частая регулировка расхода, а важны компактность и малый строительный размер. в Брест поставляем затворы с корпусами из чугуна и стали, с уплотнениями EPDM и NBR, под фланцевое присоединение по ГОСТ 12815. Телефон для заявок: +375 33 347-76-66.
Конструкция включает корпус, поворотный диск, седловое уплотнение и вал, герметизированный кольцами. Рукоятка снабжена фиксатором положения и указателем степени открытия. Затворы с Ду от 32 до 300 мм выпускают с межфланцевым монтажом, что снижает массу арматуры и нагрузку на опоры. Для агрессивных сред применяют корпуса из стали 09Г2С и высокопрочного чугуна ВЧШГ, для нейтральных — из стали 20. по Брестской области доставка занимает 1–2 дня, отгрузка со склада — в день оплаты. Запросы направляйте на brest@sfera-m.by.
Рабочее давление зависит от Ду и материала корпуса: для малых диаметров допускается до 1,6 МПа, для больших — до 1,0 МПа. Температурный диапазон определяется уплотнением: EPDM — от –40 до +120 C, NBR — от –10 до +80 C. Рукоятка выдерживает многократные циклы срабатывания без обслуживания. Затворы применяют в системах водоснабжения, отопления, вентиляции, на технологических линиях и в оборотном водоснабжении. Монтаж возможен в любом пространственном положении, но вал не должен быть направлен вниз при наличии абразивных включений. Для монтажа в Бресте доступен самовывоз со склада.
Материалы и области применения
- Сталь 20 — нейтральные среды, водопровод, тепловые сети.
- 09Г2С — повышенная прочность, умеренно агрессивные среды, нефтегаз.
- ВЧШГ — высокопрочный чугун, сточные воды, пульпы, морская вода.
- EPDM — горячая вода, пар низкого давления, щелочные растворы.
- NBR — масла, топлива, углеводороды, сжатый воздух.
Технические параметры
| Ду, мм | Материал корпуса | Рабочее давление, МПа | Присоединение |
|---|---|---|---|
| 32–80 | Сталь 20 | 1,6 | Межфланцевое |
| 100–150 | 09Г2С | 1,6 | Межфланцевое |
| 200–300 | ВЧШГ | 1,0 | Межфланцевое |
Можно ли заказать затворы с Ду 32 и 40 мм с рукояткой?
Да, затворы с Ду 32 и 40 мм входят в размерный ряд и комплектуются рукояткой. Для оформления заказа в Брест достаточно указать Ду, материал корпуса и тип уплотнения.
Какой материал корпуса выбрать для сточных вод?
Для сточных вод и пульп оптимален высокопрочный чугун ВЧШГ: он устойчив к абразивному износу и коррозии. Уплотнение подбирают в зависимости от температуры и химического состава среды.
Требуется ли техническое обслуживание рукоятки?
Рукоятка не требует регулярного обслуживания. Достаточно периодически проверять плавность хода и состояние фиксатора, а также герметичность сальникового узла.
