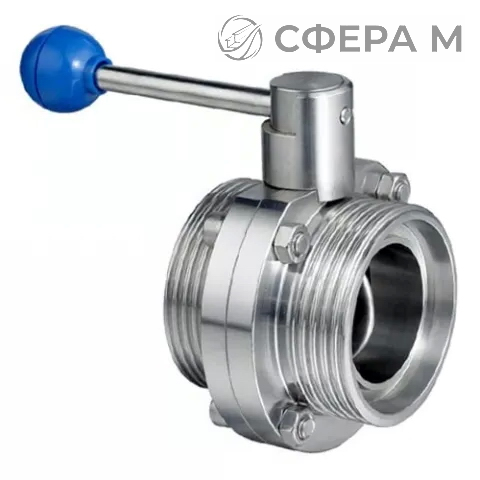

Дисковый кран бабочка резьба-сварка — это поворотный затвор с дисковым запорным элементом, у которого один патрубок выполнен с внутренней или наружной резьбой, а второй — под приварку к трубопроводу. Такое сочетание присоединений позволяет стыковать кран с уже смонтированным резьбовым участком и одновременно формировать неразъёмное сварное соединение, что снижает число разъёмных стыков и потенциальных мест протечки. в Брест поставляются затворы из нержавеющих марок AISI 304 и AISI 316L с номинальным диаметром от Ду 25 до Ду 150.
Корпус и диск изготавливают из аустенитных нержавеющих сталей. AISI 304 (1.4301) применяют для нейтральных и слабоагрессивных сред, воды, пара низких параметров; AISI 316L (1.3163) содержит молибден и отличается повышенной стойкостью к хлоридсодержащим средам и межкристаллитной коррозии. Уплотнение седла выполняет эластомер, обеспечивающий герметичность по классу A при повороте диска на 90. Присоединительный размер под сварку соответствует DIN GG, что упрощает монтаж с трубопроводами европейского сортамента. Отгрузка со склада в Брест идёт по безналичному расчёту, телефон +375 33 347-76-66, почта brest@sfera-m.by; доставка по Брестской области занимает 1–2 дня.
Конструктивные особенности
Затвор управляется рукояткой, редуктором или пневмо- и электроприводом в зависимости от Ду и рабочего давления. Малый строительный размер и масса по сравнению с шаровыми кранами снижают нагрузку на опоры трубопровода. Резьбовой патрубок обычно соответствует ISO 228 или NPT, сварной — под стыковую сварку. Для герметичности по штоку применяют кольца из EPDM, NBR или FKM, выбор зависит от температуры и химической активности среды.
- AISI 304 — вода, воздух, пар, слабоагрессивные жидкости.
- AISI 316L — хлоридсодержащие, кислотные и морские среды.
- EPDM — горячая вода и пар до 120 C.
- NBR — масла, топлива, нейтральные среды.
- FKM — агрессивные среды и высокие температуры.
Области применения
Краны востребованы в системах водоснабжения и отопления, на технологических линиях пищевых и химических производств, в пневмотранспорте, на компрессорных и насосных станциях. Резьбовое присоединение удобно для подключения к арматуре и приборам учёта, сварное — для магистральных участков с повышенными требованиями к плотности. Поворот на 90 обеспечивает быстрое перекрытие потока и возможность частого срабатывания.
Подбор и монтаж
При выборе учитывают Ду, рабочее давление, температуру и химический состав среды, а также материал уплотнений. Сварной патрубок приваривают до установки уплотнительных элементов, чтобы исключить их перегрев. Резьбовое соединение уплотняют лентой или нитью, затяжку выполняют без перекоса. После монтажа проверяют ход диска и герметичность. Отгрузка со склада в Брест возможна в день поступления оплаты, по Беларуси — от 2 дней.
| Марка | Ду, мм | А, мм | В, мм | Тип соединения |
|---|---|---|---|---|
| AISI 304 | 25–50 | 52–63 | 107 | DIN GG |
| AISI 316L | 65–100 | 80–112 | 137–167 | DIN GG |
| AISI 316L | 125–150 | 124 | 248 | DIN GG |
Можно ли заказать кран с доставкой по Бресту?
Да, доставка по Бресту выполняется в день заказа при наличии позиции на складе; отгрузка идёт по безналичному расчёту для юридических лиц.
Какой материал выбрать для хлоридсодержащей среды?
Для сред с хлоридами рекомендуется AISI 316L: молибден повышает стойкость к точечной и межкристаллитной коррозии по сравнению с AISI 304.
Как подбирается тип уплотнения?
Уплотнение выбирают по температуре и химической активности среды: EPDM для воды и пара, NBR для масел и топлив, FKM для агрессивных сред и повышенных температур.
