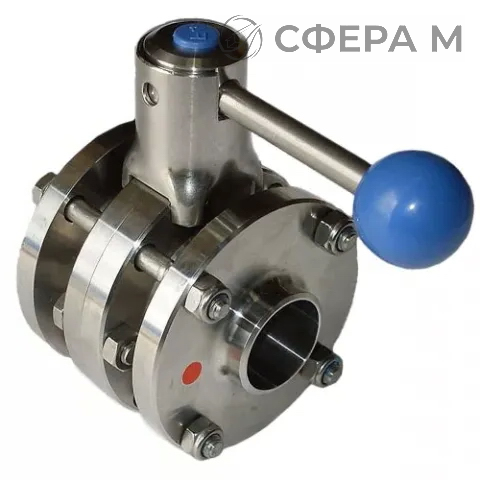

Дисковый межфланцевый кран — это запорное устройство с поворотным диском, который устанавливается между двумя фланцами трубопровода и фиксируется стяжными шпильками. Такая конструкция обеспечивает компактные габариты и малый строительный вес по сравнению с фланцевыми аналогами. в Бресте изделие востребовано при монтаже технологических линий, где важны экономия пространства и быстрое перекрытие потока. Корпус и диск изготавливают из нержавеющих сталей AISI 304 и AISI 316L, что определяет стойкость к коррозии в водных, слабокислых и нейтральных средах.
Присоединительные размеры соответствуют стандарту DIN ZFA, что упрощает стыковку с фланцами по DIN и обеспечивает герметичность без дополнительных переходников. Уплотнение по седлу выполняют из эластомеров, подбираемых под рабочую температуру и химическую активность среды. Для заказа доступны типоразмеры от DN25 до DN200, при этом строительная длина В и монтажный размер А1 зависят от конкретного диаметра. Поставки осуществляются по Брестской области и всей Беларуси; уточнить наличие и оформить заявку можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
Кран применяют в системах водоснабжения, отопления, вентиляции, а также в пищевой и химической промышленности. Поворот диска на 90 обеспечивает быстрое открытие и закрытие, а рукоятка или редуктор позволяют управлять потоком вручную. Для агрессивных сред выбирают исполнение из AISI 316L с молибденом, повышающим стойкость к хлоридной коррозии. Монтаж выполняют на горизонтальных и вертикальных участках с учётом направления потока, указанного на корпусе.
Материалы и исполнения
- AISI 304 — универсальная нержавеющая сталь для воды и нейтральных сред.
- AISI 316L — низкоуглеродная сталь с молибденом для хлоридсодержащих сред.
- DIN ZFA — присоединительный стандарт под межфланцевый монтаж.
- Уплотнение седла — EPDM, NBR или PTFE в зависимости от среды.
Области применения
- Водоснабжение и водоотведение: магистрали, насосные станции.
- Теплоснабжение: узлы ввода, распределительные гребёнки.
- Пищевая промышленность: линии розлива, CIP-мойка.
- Химическая и нефтехимическая отрасль: трубопроводы реагентов.
| Марка стали | Тип соединения | Dn, мм | В, мм | А1, мм |
|---|---|---|---|---|
| AISI 304 | DIN ZFA | 25–100 | 107–167 | 90–136 |
| AISI 316L | DIN ZFA | 125–150 | 167–248 | 136–168 |
| AISI 304 / 316L | DIN ZFA | 200 | 248 | 168 |
Отгрузка со склада в Брест выполняется в день поступления оплаты, доставка по городу возможна в течение дня. Для юридических лиц доступна отсрочка платежа до 30 дней при согласовании условий. Полный пакет отгрузочных документов предоставляется вместе с партией.
Можно ли использовать кран из AISI 316L для морской воды?
Да, сталь AISI 316L содержит молибден и обладает повышенной стойкостью к хлоридной коррозии, что допускает применение в средах с повышенным содержанием солей при корректном подборе уплотнений.
Как подобрать типоразмер крана под трубопровод?
Типоразмер выбирают по номинальному диаметру DN трубопровода и стандарту фланцев. Для монтажа по DIN ZFA необходимо учитывать строительную длину В и монтажный размер А1, указанные в таблице.
Какие уплотнения подходят для высоких температур?
Для температур выше 120 C применяют седла из PTFE или металлические уплотнения. EPDM и NBR ограничены по температуре и подбираются под конкретную рабочую среду.
