Днища с лазом марки 09Г2С, 12Х18Н10Т и Сталь 20 — это штампованные или вальцованные элементы корпусов сосудов и аппаратов, работающих под давлением, в которых лазовое отверстие выполнено в теле днища и служит для доступа внутрь аппарата при монтаже, осмотре, ремонте и замене внутренних устройств. Такое исполнение применяют в вертикальных и горизонтальных ёмкостях, сепараторах, реакторах, теплообменниках и резервуарах, где требуется герметичный разъёмный узел без отдельного люка-лаза в обечайке. в Брест поставляем днища с лазом под конкретные параметры аппарата, с полным комплектом сопроводительной документации.

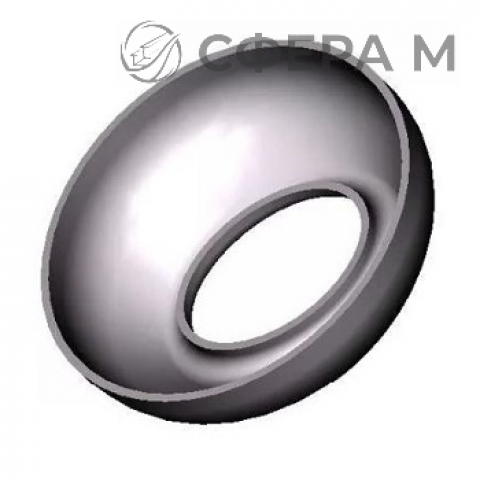

Конструктивно днище с лазом представляет собой эллиптическое, полусферическое или торосферическое днище с вырезом под лазовое отверстие, усиленным патрубком или обечайкой лаза, к которым крепится крышка или затвор. Марка стали определяет область применения: 09Г2С — низколегированная конструкционная сталь для сосудов, работающих при температуре от –70 C до +450 C; 12Х18Н10Т — коррозионностойкая аустенитная сталь для агрессивных сред и пищевых производств; Сталь 20 — углеродистая качественная сталь для аппаратов общего назначения при температуре до +475 C. Толщину стенки, диаметр лаза и радиусы переходов рассчитывают по нормам прочности с учётом внутреннего давления и прибавки на коррозию. Отгрузка со склада в Брест, доставка по Брестской области и всей Беларуси; телефон +375 33 347-76-66, почта brest@sfera-m.by.
При выборе днища с лазом учитывают диаметр аппарата, рабочее и расчётное давление, температуру эксплуатации, агрессивность среды и способ присоединения лаза — фланцевый, шпилечный или быстросъёмный затвор. Для криогенных и низкотемпературных аппаратов применяют стали с гарантированной ударной вязкостью, для коррозионных сред — аустенитные марки с последующей термообработкой и травлением. Сварные швы лаза и патрубка подлежат контролю радиографией или ультразвуком, а сам узел испытывают на герметичность. Поставка ведётся только юридическим лицам по безналичному расчёту на основании счёта, возможна отсрочка платежа до 30 дней по согласованию. Забрать партию можно самовывозом в Брест в день поступления оплаты.
Материалы и области применения
- 09Г2С — сосуды и аппараты под давлением, работающие при низких и умеренных температурах.
- 12Х18Н10Т — химическое, нефтегазовое и пищевое оборудование, контакт с агрессивными средами.
- Сталь 20 — ёмкости общего назначения, воздухосборники, теплообменные аппараты.
- Лазовые затворы — фланцевые, шпилечные и быстросъёмные исполнения под конкретный аппарат.
Технические параметры
| Марка стали | Тип днища | Рабочая температура | Применение |
|---|---|---|---|
| 09Г2С | эллиптическое | от –70 C до +450 C | сосуды под давлением |
| 12Х18Н10Т | полусферическое | от –196 C до +600 C | агрессивные среды |
| Сталь 20 | торосферическое | от –40 C до +475 C | аппараты общего назначения |
Можно ли заказать днище с лазом нестандартного диаметра?
Да, изделие изготавливают по чертежу или техническому заданию заказчика с указанием диаметра аппарата, диаметра лаза, толщины стенки и марки стали. Для расчёта потребуются рабочее и расчётное давление, температура эксплуатации и среда. Изготовление ведётся под конкретный аппарат, поэтому перед заказом согласовывают конструкторскую документацию.
Какой контроль применяют к сварным швам лаза?
Швы патрубка лаза и примыкания к днищу контролируют радиографическим или ультразвуковым методом, а готовый узел испытывают на герметичность. Объём контроля назначают по нормам прочности и требованиям к конкретному аппарату.
Какие документы прилагаются к партии?
На изделия оформляют полный комплект отгрузочных документов, включая сертификаты на сталь и протоколы контроля. Отгрузка производится после поступления оплаты на расчётный счёт.
