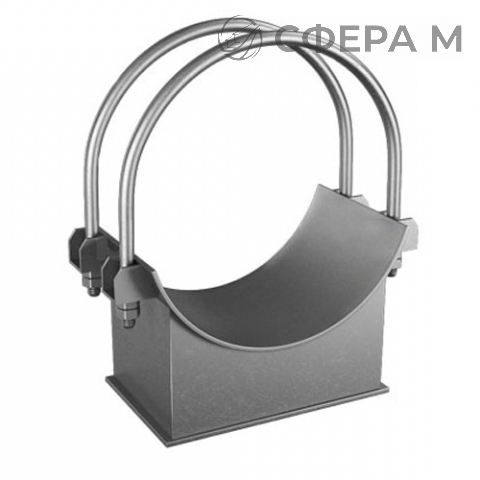

Двуххомутовые скользящие опоры — это подвижные опорные конструкции трубопроводов, состоящие из двух хомутов, которые охватывают трубу и передают нагрузку на несущие строительные конструкции. Такое исполнение применяют на участках тепловых сетей и технологических трубопроводов, где требуется свободное продольное перемещение трубы при температурных деформациях и одновременно надёжное удержание от поперечных смещений. в Бресте изделия востребованы при монтаже теплотрасс, котельных и промышленных трубопроводных систем.
Опоры изготавливают по отраслевым стандартам ОСТ 108.275.30-80 и ОСТ 108.275.38-80, что определяет геометрию хомутов, присоединительные размеры и допустимые нагрузки. Основные детали выполняют из марок 12Х18Н10Т, 30Х3МФ, 40ХМФА и стали 20 — выбор зависит от рабочей температуры, агрессивности среды и требуемого ресурса. Поставка осуществляется по Брестской области, а также в другие регионы; уточнить наличие и оформить заявку можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
Типоразмерный ряд охватывает наружные диаметры труб от 325 до 720 мм и строительные длины от 110 до 822 мм, масса изделий составляет от 24,9 до 115,7 кг. Опоры воспринимают вертикальные нагрузки от массы трубопровода с изоляцией и продукта, а скользящий принцип работы обеспечивает перемещение вдоль оси трубы без защемления. При подборе учитывают расчётное усилие, температуру теплоносителя и схему расстановки неподвижных опор. Отгрузка со склада в Брест выполняется после поступления оплаты, документы оформляются в полном объёме.
Конструктивные особенности
- Два хомута охватывают трубу и распределяют нагрузку по её поверхности.
- Скользящая посадка допускает продольные перемещения при нагреве и охлаждении.
- Материал деталей подбирают под температуру и коррозионную активность среды.
- Исполнение по ОСТ унифицирует присоединительные размеры для типовых серий.
Области применения
- Тепловые сети и трубопроводы горячего водоснабжения.
- Паропроводы и технологические линии энергетических установок.
- Котельные, ЦТП и насосные станции.
- Промышленные трубопроводы с температурными деформациями.
| Марка стали | Dн, мм | B, мм | Масса, кг |
|---|---|---|---|
| Сталь 20 | 325 | 110 | 24,9 |
| 12Х18Н10Т | 426 | 449 | 58,4 |
| 30Х3МФ | 720 | 822 | 115,7 |
Как подобрать опору под конкретный трубопровод?
Необходимо знать наружный диаметр трубы, строительную длину, расчётную вертикальную нагрузку и температуру теплоносителя. По этим данным выбирают типоразмер по ОСТ и марку стали, соответствующую условиям эксплуатации.
Чем отличаются марки 12Х18Н10Т и 30Х3МФ?
12Х18Н10Т — коррозионностойкая аустенитная сталь, применяемая при повышенных температурах и агрессивных средах. 30Х3МФ — теплоустойчивая сталь, используемая для деталей, работающих под нагрузкой при высоких температурах пара.
Какой шаг установки опор принимается при монтаже?
Шаг определяется проектом исходя из диаметра трубы, массы трубопровода с изоляцией, температурного удлинения и несущей способности строительных конструкций. Отклонение от проектной схемы не допускается.
