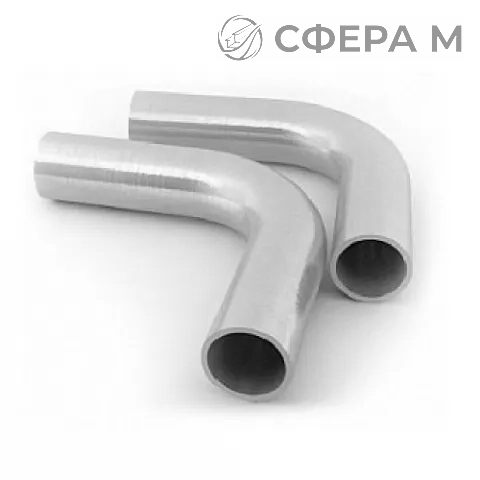

Гнутые отводы — это соединительные детали трубопроводов, изготовленные методом холодной или горячей гибки, предназначенные для изменения направления потока рабочей среды под углом 45, 90 или 180. В отличие от сварных и штампосварных аналогов, гнутые отводы не имеют продольных швов в зоне гиба, что обеспечивает равномерное распределение напряжений и повышенную стойкость к гидравлическим ударам. в Брест поставляются изделия из углеродистых, низколегированных и легированных марок стали, соответствующие требованиям ГОСТ 17375-2001, ГОСТ 22793-83 и ТУ 1468-020-39918642-2003.
Конструктивно гнутый отвод характеризуется радиусом гиба, который может быть нормальным (R = 1,5 DN) или увеличенным (R = 2,0 DN и более). Увеличенный радиус снижает гидравлическое сопротивление и применяется в системах с абразивными или вязкими средами. Толщина стенки подбирается в диапазоне от 2,5 до 60 мм в зависимости от рабочего давления и диаметра трубопровода. Для изготовления используются стали марок 09Г2С, 12Х18Н10Т, 15Х5М и Сталь 20, что позволяет эксплуатировать изделия при температурах от –70 C до +450 C. Отводы востребованы в нефтегазовой, химической, энергетической и металлургической отраслях. Поставка осуществляется по Брестской области, телефон для консультации — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Технические характеристики гнутых отводов регламентируются нормативной документацией и зависят от способа производства. Гибка на дорнах обеспечивает стабильную овальность поперечного сечения, не превышающую 8–10%, и минимальное утонение стенки на растянутой стороне гиба. Для трубопроводов высокого давления применяются отводы с термообработкой, снимающей внутренние напряжения после деформации. Условный диаметр охватывает диапазон от 1 до 325 мм, что позволяет комплектовать как пилотные линии, так и магистральные трубопроводы.
Области применения и условия эксплуатации
- Нефтегазовая отрасль: обвязка скважин, промысловые трубопроводы, системы транспорта углеводородов.
- Химическая промышленность: технологические линии с агрессивными средами, требующие коррозионностойких марок стали.
- Теплоэнергетика: паропроводы, системы теплоснабжения, компенсационные участки.
- Металлургия: трубопроводы охлаждения, гидротранспорт, системы подачи технической воды.
- Пищевая и фармацевтическая промышленность: линии из нержавеющей стали с повышенными требованиями к чистоте поверхности.
Материалы и нормативное соответствие
Выбор марки стали определяется рабочей средой, температурой и давлением. Сталь 20 применяется для неагрессивных сред при умеренных температурах. 09Г2С обеспечивает повышенную прочность и хладостойкость до –70 C. 12Х18Н10Т используется в коррозионно-активных средах и пищевых производствах. 15Х5М предназначена для высокотемпературных сероводородсодержащих сред. Каждая партия сопровождается сертификатом качества с указанием марки стали, номера плавки и результатов механических испытаний.
Ключевые параметры поставки
| Марка стали | Условный диаметр, мм | Толщина стенки, мм | Нормативный документ |
|---|---|---|---|
| Сталь 20 | 15–325 | 2,5–20 | ГОСТ 17375-2001 |
| 09Г2С | 25–325 | 3–32 | ГОСТ 17375-2001 |
| 12Х18Н10Т | 10–200 | 2,5–16 | ТУ 1468-020-39918642-2003 |
Отгрузка гнутых отводов производится со склада в Бресте. Для постоянных клиентов действует система скидок, оплата осуществляется безналичным переводом на основании счёта. Возможна отсрочка платежа до 30 дней при согласовании условий. Полный пакет отгрузочных документов предоставляется вместе с партией.
Можно ли заказать гнутые отводы нестандартного радиуса гиба?
Да, изделия изготавливаются как с нормальным радиусом R = 1,5 DN, так и с увеличенным R = 2,0 DN и более. Для нестандартных решений требуется предоставить эскиз или указать угол гиба, диаметр и марку стали. Сроки изготовления зависят от партии и согласовываются индивидуально.
Какой документ подтверждает качество гнутых отводов?
Каждая партия сопровождается сертификатом качества, в котором указываются марка стали, номер плавки, результаты механических испытаний и соответствие ГОСТ или ТУ. По запросу предоставляются протоколы неразрушающего контроля и данные по овальности гиба.
Чем гнутый отвод отличается от штампосварного?
Гнутый отвод не имеет продольного сварного шва в зоне гиба, что снижает риск образования трещин и повышает стойкость к циклическим нагрузкам. Штампосварной отвод состоит из двух половин, сваренных продольным швом, что требует дополнительного контроля качества сварного соединения при эксплуатации.
