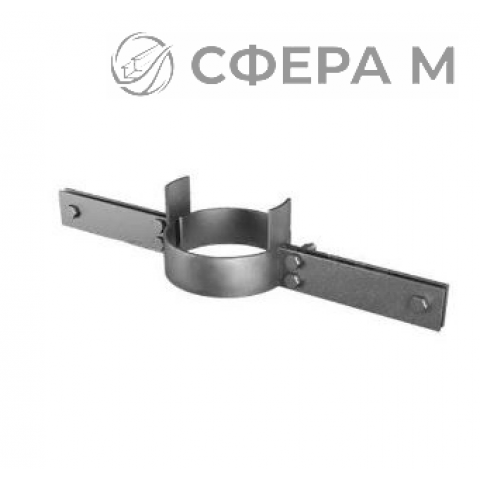

Хомут для вертикальных трубопроводов — это опорный элемент, предназначенный для восприятия вертикальных нагрузок от массы трубопровода и передачи их на строительные конструкции. Изделие фиксирует трубу в проектном положении, исключая осевое смещение и продольные колебания, и применяется в системах отопления, водоснабжения, технологических и паропроводных линиях. в Бресте такие хомуты востребованы при монтаже инженерных сетей на промышленных объектах и в гражданском строительстве.
Конструкция включает две полуобоймы, стягиваемые болтовыми соединениями, и опорную площадку для крепления к кронштейну или закладной детали. Хомуты изготавливают из стали 20 методом горячей штамповки или сварки, что обеспечивает стойкость к статическим нагрузкам при температурах до 300 C. Исполнение из AISI 304 применяют в условиях влажной среды и умеренной коррозионной активности. Поставка осуществляется по Брестской области, телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Типоразмерный ряд охватывает наружные диаметры от 32 до 630 мм, что позволяет подбирать изделие под конкретный трубопровод без переходных элементов. Допустимая вертикальная нагрузка варьируется от 0,9 до 46,1 кН в зависимости от типоразмера и марки стали. При выборе учитывают массу трубы с изоляцией и транспортируемой средой, шаг опор и температурные деформации. Для монтажа в Брест изделия поставляются со склада с полным комплектом сопроводительных документов.
Материалы и нормативная база
- Сталь 20 — углеродистая качественная сталь для несущих элементов, работающих при положительных температурах.
- AISI 304 — коррозионностойкая аустенитная сталь для влажных и слабоагрессивных сред.
- Л8-519.000 — серия рабочих чертежей опорных хомутов для вертикальных трубопроводов.
- ОСТ 34-10-736-93 — отраслевой стандарт на опоры трубопроводов тепловых электростанций.
Область применения
- Вертикальные участки систем отопления и горячего водоснабжения.
- Технологические трубопроводы насосных станций и котельных.
- Паропроводы и конденсатопроводы с температурой среды до 300 C.
- Трубные разводки в производственных цехах и на эстакадах.
| Марка стали | Наружный диаметр, мм | Нагрузка, кН | Масса, кг |
|---|---|---|---|
| Сталь 20 | 57 | 2,8 | 1,35 |
| Сталь 20 | 159 | 11,7 | 4,9 |
| AISI 304 | 273 | 28,4 | 16,6 |
Можно ли подобрать хомут под нестандартный диаметр трубы?
Типоразмерный ряд охватывает наружные диаметры от 32 до 630 мм. Для труб с промежуточными размерами подбирают ближайший больший типоразмер либо применяют переходные вкладыши. Точный подбор выполняют по наружному диаметру трубы с учётом толщины изоляции. до Бреста изделия доставляются со склада после согласования заявки.
Какой запас по нагрузке закладывают при выборе типоразмера?
Расчётную вертикальную нагрузку определяют как массу трубы, изоляции и транспортируемой среды на участке между опорами. Полученное значение сравнивают с допустимой нагрузкой хомута и принимают запас не менее 20–30 % на температурные деформации и динамические составляющие.
Чем отличается исполнение из стали 20 от AISI 304?
Сталь 20 применяют для трубопроводов с положительной температурой среды в отапливаемых помещениях. AISI 304 выбирают при повышенной влажности, конденсате и слабоагрессивных средах. Обе марки поставляются с документами о качестве, подтверждающими соответствие партии.
