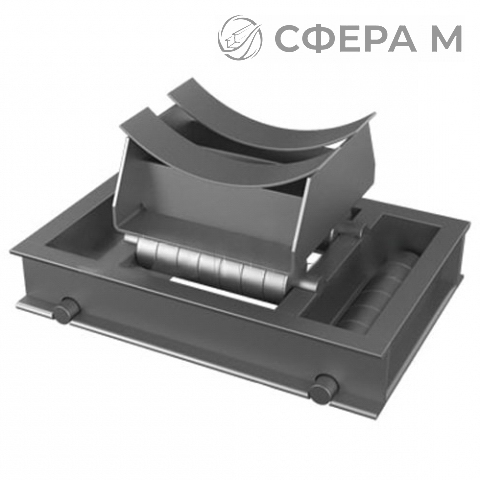

Катковая двухъярусная опора марки ТС-628000 — это подвижная опорная конструкция трубопроводов, выполненная по серии 5.903-13 в.8-95. Изделие состоит из двух ярусов катков, которые обеспечивают продольное перемещение трубы при температурных деформациях и одновременно воспринимают вертикальную нагрузку. Такая схема снижает трение в местах опирания и защищает стенку трубопровода от локальных напряжений. Опора востребована при прокладке тепловых сетей в Бресте и на промышленных объектах с интенсивными температурными режимами.
Конструкция применяется в системах отопления, технологических трубопроводах и теплотрассах с диаметром условного прохода от 194 до 1420 мм. В зависимости от исполнения опора рассчитана на вертикальную нагрузку от 29,4 до 196,2 кН. Масса изделий варьируется от 128 до 1130 кг, что определяется типоразмером и толщиной несущих элементов. Поставка осуществляется по Брестской области и всей Беларуси; уточнить наличие и оформить заявку можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
Двухъярусная схема катков позволяет компенсировать значительные линейные удлинения без применения дополнительных направляющих. Нижний ярус воспринимает основную нагрузку, верхний обеспечивает свободный ход трубы. Опора изготавливается из конструкционной стали и может эксплуатироваться в условиях повышенной влажности и перепадов температур. При монтаже в Брест изделие устанавливается на несущие строительные конструкции с выверкой горизонтали.
Области применения
- Тепловые сети и магистральные трубопроводы горячей воды.
- Технологические трубопроводы нефтехимических и металлургических производств.
- Системы пароснабжения и конденсатопроводы.
- Трубопроводы диаметром до 1420 мм с продольным перемещением.
Конструктивные особенности
- Два яруса катков для распределения вертикальной нагрузки.
- Свободный продольный ход трубы при температурном расширении.
- Снижение коэффициента трения в зоне опирания.
- Исполнение по серии 5.903-13 в.8-95.
| Марка | Dн, мм | Нагрузка, кН | Масса, кг |
|---|---|---|---|
| ТС-628000 | 194–426 | 29,4–68,7 | 128–268 |
| ТС-628000 | 480–820 | 98,1–196,2 | 320–785 |
| ТС-628000 | 920–1420 | 196,2 | 883–1130 |
Отгрузка со склада в Бресте производится в день поступления оплаты, доставка по городу возможна в течение дня. Для постоянных заказчиков действуют скидки, оплата — по счёту, выставленному менеджером, только для юридических лиц. Возможна отсрочка платежа до 30 дней при согласовании условий.
Можно ли подобрать опору ТС-628000 под конкретный диаметр трубы?
Да, изделие выпускается в типоразмерах с Dн от 194 до 1420 мм. Для подбора достаточно указать диаметр трубопровода, расчётную вертикальную нагрузку и условия эксплуатации. Отгрузка по Бресту осуществляется после согласования заявки.
Какие нагрузки выдерживает двухъярусная катковая опора?
В зависимости от исполнения вертикальная нагрузка составляет от 29,4 до 196,2 кН. Конкретное значение определяется типоразмером и указывается в паспорте изделия.
Требуется ли смазка катков при эксплуатации?
Регламент обслуживания зависит от условий работы и указывается изготовителем. В большинстве случаев достаточно периодического осмотра и очистки поверхностей катков от загрязнений.
