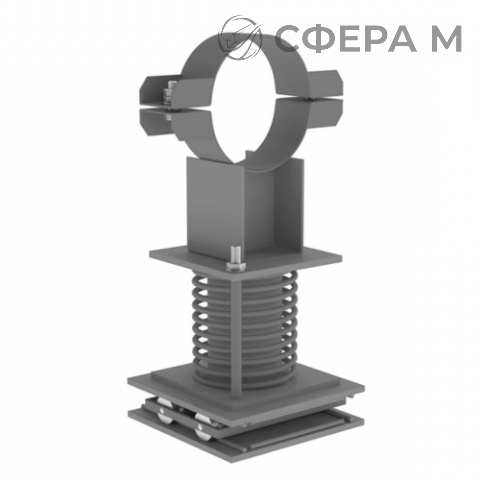

Катковая пружинная опора трубопроводов ТЭС и АЭС — это подвижная опорная конструкция, объединяющая катковый узел и пружинный блок и предназначенная для восприятия вертикальных нагрузок от массы трубопровода с одновременной компенсацией температурных перемещений. Изготавливается по ОСТ 24.125.165-01 и применяется на технологических трубопроводах тепловых и атомных электростанций. Поставка осуществляется в Брест и по всей территории Беларуси с полным комплектом отгрузочных документов.
Конструкция включает каток, опорную плиту, направляющие и пружинный блок, который подбирается под расчётную нагрузку и величину вертикального перемещения. Пружины изготавливаются из сталей 09Г2С, 12Х18Н10Т, 30Х3МФ и 40ХМФА, что обеспечивает работу при высоких температурах и в условиях переменных нагрузок. Опоры устанавливаются на трубопроводах с наружным диаметром Da от 194 до 630 мм, номера опор — от 6 до 45, номера пружинных блоков — от 2 до 12. Для получения счёта и уточнения сроков поставки в Брест обратитесь к менеджеру по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by; отгрузка выполняется по Брестской области и в другие регионы.
Катковые пружинные опоры применяются на паропроводах, питательных и основных трубопроводах энергоблоков, в системах горячего водоснабжения и на технологических линиях с рабочей температурой до 560 C. Катковый узел обеспечивает горизонтальное перемещение трубопровода при температурном расширении, а пружинный блок компенсирует вертикальные деформации и снижает передачу усилий на строительные конструкции. Опоры подбираются по номеру, диаметру трубопровода и характеристикам пружинного блока в соответствии с проектной документацией.
Материалы и исполнение
- 09Г2С — низколегированная сталь для несущих элементов и пружин, работающих при умеренных температурах.
- 12Х18Н10Т — коррозионностойкая аустенитная сталь для агрессивных сред и повышенных температур.
- 30Х3МФ — теплостойкая сталь для высоконагруженных пружин паропроводов.
- 40ХМФА — жаропрочная сталь для пружин, работающих при длительном воздействии высоких температур.
Область применения
- Паропроводы высокого и среднего давления тепловых электростанций.
- Трубопроводы первого и второго контуров атомных станций.
- Питательные трубопроводы и линии регенерации.
- Технологические трубопроводы с температурными перемещениями.
| Марка стали | Da, мм | № опоры | № пружинного блока |
|---|---|---|---|
| 09Г2С | 194–273 | 6–15 | 2–5 |
| 12Х18Н10Т | 325–426 | 24–33 | 6–9 |
| 30Х3МФ; 40ХМФА | 465–630 | 42–45 | 10–12 |
Как подобрать катковую пружинную опору для трубопровода?
Подбор выполняется по наружному диаметру трубопровода Da, номеру опоры и номеру пружинного блока, указанным в проектной документации. Также учитываются расчётная нагрузка, величина вертикального перемещения и рабочая температура. При необходимости специалисты помогут уточнить параметры по Бресту и предоставят техническую консультацию.
Какие стали применяются для пружинных блоков?
Пружинные блоки изготавливаются из сталей 09Г2С, 12Х18Н10Т, 30Х3МФ и 40ХМФА. Выбор марки зависит от рабочей температуры, агрессивности среды и уровня нагрузок. Для паропроводов с высокой температурой обычно применяются теплостойкие марки 30Х3МФ и 40ХМФА.
По какому стандарту изготавливаются опоры?
Катковые пружинные опоры трубопроводов ТЭС и АЭС изготавливаются по ОСТ 24.125.165-01. Стандарт регламентирует конструкцию, материалы, размеры и технические требования к опорам. Соответствие стандарту подтверждается документацией на партию.
