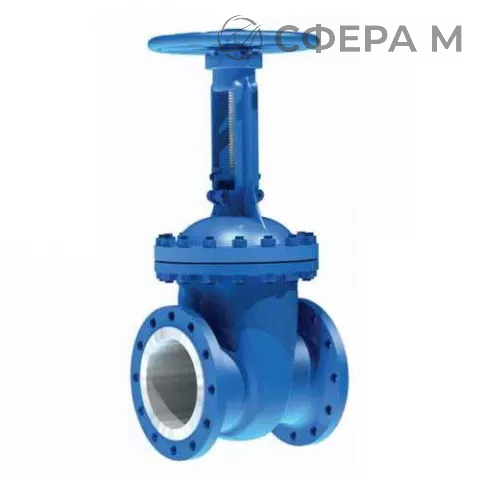

Клиновые задвижки марок 30лс41нж, 30с41нж, 31с18нж и других исполнений серии 30с и 31с — это запорная арматура с поступательным перемещением клинового затвора по оси шпинделя. Затвор перекрывает поток рабочей среды при полном ходе, обеспечивая герметичность по металл-металл или с уплотнительными поверхностями из коррозионностойкой стали. Применяются на трубопроводах воды, пара, нефтепродуктов и нейтральных сред. Поставка со склада в Брест осуществляется с полным комплектом сопроводительных документов.
Корпусные детали изготавливаются из углеродистой или легированной стали, уплотнительные поверхности — наплавка или нержавеющая сталь. Присоединительные размеры фланцев соответствуют ГОСТ 12815-80, резьбовые соединения — ГОСТ 6211-81. Управление — ручное маховиком, возможно исполнение с редуктором или электроприводом. Для подбора арматуры под конкретный трубопровод обратитесь по телефону +375 33 347-76-66 или электронной почте brest@sfera-m.by. Доставка по Брестской области организуется в согласованные сроки.
Клиновые задвижки выпускаются с выдвижным и невыдвижным шпинделем, с цельным или составным клином. Условный проход охватывает диапазон от 15 до 2200 мм, условное давление — от 1 до 250 кгс/см. Температура рабочей среды зависит от материала уплотнения и марки стали корпуса. Арматура устанавливается на магистральных, технологических и вспомогательных трубопроводах.
Области применения
- Системы водоснабжения и водоотведения промышленных объектов.
- Тепловые сети и котельные установки с паром и перегретой водой.
- Нефтегазовая отрасль: товарные и технологические трубопроводы.
- Химическая и нефтехимическая промышленность для нейтральных сред.
- Металлургия и энергетика: оборотное водоснабжение, паропроводы.
Конструктивные особенности
- Цельный клин — для сред с повышенными требованиями к герметичности.
- Составной клин — компенсация температурных деформаций корпуса.
- Выдвижной шпиндель — визуальный контроль положения затвора.
- Невыдвижной шпиндель — компактные габариты по высоте.
- Наплавка уплотнительных поверхностей — увеличенный ресурс.
| Марка | Dy, мм | Py, кгс/см | Присоединение |
|---|---|---|---|
| 30с41нж | 50–300 | 16 | фланцевое |
| 30лс41нж | 100–400 | 25 | фланцевое |
| 31с18нж | 15–200 | 40 | фланцевое |
Марки 30с15нж, 30с23нж, 30с64нж, 30с99нж, 31с45нж и другие позиции каталога поставляются под заказ с указанием требуемого Dy, Py и материала уплотнения. Отгрузка со склада в Брест производится после поступления оплаты на расчётный счёт. Работаем только с юридическими лицами по безналичному расчёту, возможна отсрочка платежа до 30 дней по согласованию.
Можно ли подобрать задвижку под нестандартные параметры трубопровода?
Да, для подбора достаточно указать условный проход, рабочее давление, температуру и характер среды. При необходимости специалист предложит аналог из доступных марок серии 30с или 31с. Консультацию можно получить по телефону или электронной почте, указанным выше.
Чем отличается выдвижной шпиндель от невыдвижного?
При выдвижном шпинделе резьбовая часть выходит наружу при открытии, что позволяет визуально контролировать положение затвора. Невыдвижной шпиндель обеспечивает меньшую строительную высоту, но требует дополнительных индикаторов положения.
Какие документы предоставляются на арматуру?
На каждую партию оформляются паспорт, сертификат качества и отгрузочные документы. По запросу предоставляются копии сертификатов соответствия на материалы корпуса и уплотнений.
