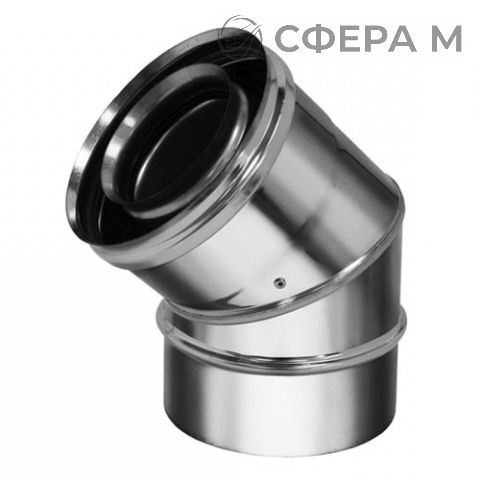

Коаксиальные отводы 45 градусов — фасонные элементы дымоходных систем, обеспечивающие изменение направления газохода на 45 при сохранении соосности внутреннего и наружного контуров. Такая геометрия позволяет обходить строительные конструкции, подключать котёл к дымоходу с минимальным гидравлическим сопротивлением и сохранять стабильную тягу. Изделия востребованы при монтаже индивидуальных котельных, крышных котельных и промышленных теплогенераторов. Поставки осуществляются со склада в Брест, что сокращает сроки комплектации объектов.
Конструкция представляет собой два вложенных патрубка: внутренний отводит продукты сгорания, наружный обеспечивает подачу воздуха на горение и одновременно защищает теплоизоляционный слой. Отводы выпускаются из нержавеющей стали марок AISI 304 и AISI 444. Аустенитная AISI 304 отличается стойкостью к коррозии в средах с умеренной агрессивностью, ферритная AISI 444 сохраняет работоспособность при повышенных температурах и в условиях воздействия сернистых соединений. Толщина стенки 0,5 мм обеспечивает оптимальное соотношение массы элемента и жёсткости контура. Отгрузка выполняется по Брестской области, телефон для заявок — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Типоразмерный ряд охватывает внутренние диаметры 130, 150, 180, 200, 250, 300 и 350 мм, которым соответствуют наружные диаметры 230, 250, 280, 300, 350, 400 и 450 мм. Такое соотношение формирует кольцевой зазор для прохода воздуха и позволяет подбирать элемент под конкретную модель котла и проектную схему дымоудаления. Соединение секций выполняется раструбным или фланцевым способом в зависимости от исполнения системы.
Области применения
- Индивидуальные и крышные котельные на газовом и дизельном топливе.
- Промышленные теплогенераторы и сушильные установки.
- Когенерационные модули с отводом дымовых газов.
- Реконструкция существующих дымоходов с изменением трассы газохода.
Факторы выбора
- Марка стали: AISI 304 для стандартных условий, AISI 444 для агрессивных сред и высоких температур.
- Диаметры контуров: соответствие патрубку котла и проектному расходу газов.
- Толщина стенки: влияние на массу элемента и устойчивость к деформации.
- Тип соединения: раструбное или фланцевое исполнение под монтажную схему.
| Марка стали | Толщина, мм | Диаметр внутренний, мм | Диаметр внешний, мм |
|---|---|---|---|
| AISI 304 | 0.5 | 130 | 230 |
| AISI 304 | 0.5 | 200 | 300 |
| AISI 444 | 0.5 | 350 | 450 |
При подборе отвода учитывают температуру дымовых газов, наличие конденсата и требования производителя котла к аэродинамике тракта. Для объектов с частыми циклами нагрева и охлаждения предпочтительна сталь AISI 444, устойчивая к термическим деформациям. Комплектация заказов выполняется по спецификации заказчика с оформлением полного пакета отгрузочных документов. Доставка по Бресту осуществляется в день заказа при наличии позиций на складе.
Можно ли заказать отводы с нестандартным сочетанием диаметров?
Стандартный ряд включает внутренние диаметры от 130 до 350 мм и наружные от 230 до 450 мм. Возможность изготовления промежуточных типоразмеров уточняется при согласовании спецификации. Для проектов в Брест поставка комплектуется по заявке с указанием марки стали и типа соединения.
Какой тип соединения применяется для отводов 45 градусов?
Элементы выпускаются с раструбным или фланцевым соединением. Раструбный вариант упрощает монтаж и обеспечивает герметичность за счёт посадки с уплотнением, фланцевый применяется в системах с повышенными требованиями к разборности и жёсткости тракта.
Учитывается ли толщина стенки при расчёте аэродинамики дымохода?
Толщина стенки 0,5 мм влияет на массу элемента и тепловое расширение, но не изменяет проходное сечение контуров. Аэродинамический расчёт выполняется по внутреннему диаметру с учётом местного сопротивления поворота на 45.
