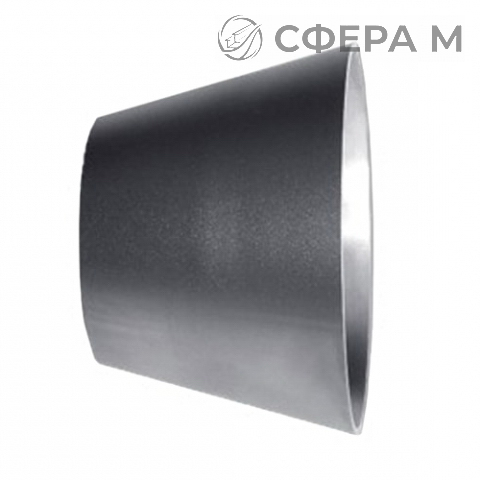

Концентрический переход DIN 11852 — соединительный элемент трубопроводной системы, обеспечивающий плавное изменение диаметра потока по одной оси. Изготавливается из нержавеющей стали марок AISI 304 и AISI 316L, что определяет стойкость к коррозии и пригодность для санитарных технологических линий. Конструкция соответствует стандарту DIN 11852 и применяется в пищевой, молочной, пивоваренной, фармацевтической и химической отраслях. Поставка осуществляется в Брест и по всей территории Беларуси, включая расчёт потребности под конкретный проект.
Переход концентрический DIN представляет собой сварной фитинг с гладкими концами под стыковую сварку. Исполнение с одной осью симметрии снижает гидравлическое сопротивление и исключает застойные зоны, что важно для линий с санитарными требованиями. Типоразмерный ряд охватывает переходы от D1 16 мм к D2 10 мм вплоть до сочетаний 200 150 мм, толщина стенки составляет 1,5 или 2 мм. Конструкция выдерживает рабочие давления санитарных трубопроводов и допускает мойку CIP/SIP. Отгрузка со склада в Бресте, доставка по Брестской области занимает 1–2 дня. Телефон для консультации инженера: +375 33 347-76-66, электронная почта brest@sfera-m.by.
Материалы и исполнение
Марка стали выбирается исходя из агрессивности среды и требований к сварному шву. AISI 304 подходит для нейтральных и слабоагрессивных продуктов, AISI 316L применяется при контакте с хлоридсодержащими средами, моющими растворами и в фармацевтике. Обе марки поставляются с документами о качестве.
- AISI 304 — универсальное исполнение для пищевых и молочных линий.
- AISI 316L — пониженное содержание углерода, стойкость к межкристаллитной коррозии.
- Шероховатость внутренней поверхности под санитарные требования.
- Гладкие концы под стыковую сварку без уплотнений.
- Соответствие DIN 11852 по присоединительным размерам.
Типоразмеры и применение
Переходы применяют при переходе между трубопроводами разных диаметров, на входе и выходе насосов, теплообменников, фильтров и ёмкостного оборудования. Концентрическое исполнение устанавливают на горизонтальных участках, где недопустимо накопление продукта и требуется равномерная скорость потока. Монтаж выполняется сваркой с последующей механической и электрохимической обработкой шва. Для подбора типоразмера достаточно указать сочетание D1 и D2, марку стали и толщину стенки. Отгрузка возможна самовывозом со склада в Брест после поступления оплаты.
| D1, мм | D2, мм | Толщина стенки s, мм | Марка стали |
|---|---|---|---|
| 26 | 20 | 1,5 | AISI 304 |
| 50 | 38 | 1,5 | AISI 316L |
| 100 | 81 | 2 | AISI 304 |
Можно ли подобрать переход под нестандартное сочетание диаметров?
Типоразмерный ряд охватывает сочетания от 16 10 мм до 200 150 мм с шагом по стандарту DIN 11852. Если требуется промежуточный размер, его уточняют по фактическим диаметрам труб и марке стали перед заказом. Консультацию по подбору проводят до Бреста по телефону или электронной почте.
Чем концентрический переход отличается от эксцентрического?
Концентрический переход сохраняет общую ось трубопровода и применяется на горизонтальных и вертикальных участках с равномерным потоком. Эксцентрический переход имеет смещённую ось и используется там, где необходимо исключить образование газовых или конденсатных пробок.
Какие документы предоставляются на партию переходов?
На партию оформляются сертификат качества с указанием марки стали, стандарта DIN 11852 и размеров, а также отгрузочные документы. Оплата производится по счёту, выставленному менеджером, безналичным переводом для юридических лиц.
