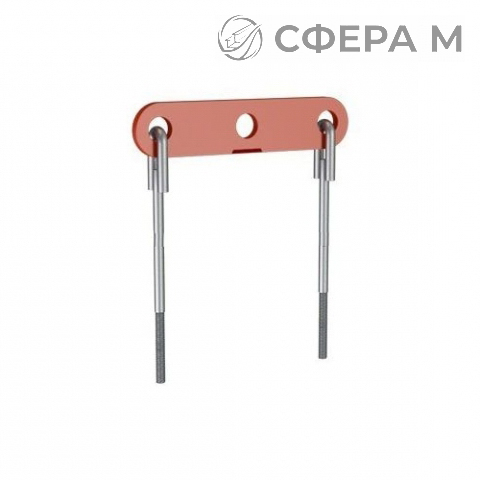

Коромысла с тягами подвесок стальных трубопроводов по МН 3961-62 — это опорные элементы системы крепления труб, воспринимающие вертикальные нагрузки и передающие их на строительные конструкции. Изделие состоит из коромысла (балансира) и тяг, соединённых шарнирно, что позволяет компенсировать перемещения трубопровода при температурных деформациях и сохранять расчётное положение оси трубы. в Бресте такие узлы востребованы при монтаже технологических и тепловых сетей на промышленных объектах.
Конструкция применяется в подвесках с нормируемой дополнительной нагрузкой от 450 до 8000 кгс. Коромысло распределяет усилие между двумя тягами, снижая изгибающие моменты в точках крепления. Детали изготовляют из марок 09Г2С, 12Х18Н10Т, 12ХМ, 20Х1М1Ф1ТР, Сталь 3 и Сталь 20 — выбор зависит от рабочих температур, агрессивности среды и требуемой прочности. Поставка осуществляется по Брестской области; уточнить наличие и условия отгрузки можно по телефону +375 33 347-76-66 или по почте brest@sfera-m.by.
Области применения и условия эксплуатации
Узлы подвесок устанавливают на трубопроводах пара, горячей воды, газообразных и жидких технологических сред. Основные сценарии:
- тепловые сети и паропроводы с температурными перемещениями до нескольких сотен миллиметров;
- технологические трубопроводы нефтехимических и металлургических производств;
- энергетические установки, где требуется компенсация вертикальных и угловых смещений;
- системы с вибрационными нагрузками, где шарнирное соединение гасит часть динамики;
- монтаж в стеснённых условиях с ограниченным пространством для опорных конструкций.
Материалы и технические параметры
Марка стали подбирается под температурный режим и коррозионную активность среды. Углеродистые Сталь 3 и Сталь 20 применимы для сред с температурой до 300 C. Кремнемарганцовистая 09Г2С сохраняет прочность при отрицательных температурах. Легированные 12ХМ и 20Х1М1Ф1ТР работают при повышенных параметрах пара. Аустенитная 12Х18Н10Т обеспечивает стойкость к агрессивным средам. Диаметр тяг по МН 3961-62 составляет 10, 12, 16, 20, 24 или 27 мм, масса узла — от 0,98 до 17,5 кг.
| Марка стали | Диаметр тяги, мм | Доп. нагрузка, кгс | Масса, кг |
|---|---|---|---|
| Сталь 20 | 10 | 450 | 0,98 |
| 09Г2С | 16 | 2400 | 3,75 |
| 12Х18Н10Т | 27 | 8000 | 17,5 |
Отгрузка ведётся только юридическим лицам по безналичному расчёту на основании счёта, выставленного менеджером. Возможна отсрочка платежа до 30 дней при согласовании условий. Доставка по Бресту выполняется в день заказа, самовывоз со склада — в день поступления оплаты. Полный комплект отгрузочных документов предоставляется.
Можно ли подобрать коромысло с тягами под конкретную нагрузку?
Да. Узел подбирается по диаметру тяги, марке стали и нормируемой дополнительной нагрузке в пределах 450–8000 кгс. Для этого достаточно указать параметры трубопровода и условия эксплуатации. Отгрузка со склада в Брест возможна после согласования заявки.
Чем руководствоваться при выборе марки стали?
Марка определяется рабочей температурой, коррозионной активностью среды и требуемым пределом прочности. Для агрессивных сред применяют 12Х18Н10Т, для высоких параметров пара — 12ХМ и 20Х1М1Ф1ТР, для стандартных условий — Сталь 20 или 09Г2С.
Какие документы предоставляются при поставке?
На партию оформляются счёт, товарная накладная и паспорт изделия с указанием марки стали, размеров и соответствия МН 3961-62. Полный комплект отгрузочных документов передаётся вместе с продукцией.
