Крутоизогнутые отводы 180 градусов — детали трубопровода с радиусом гиба, как правило, равным 1,5 DN, предназначенные для изменения направления потока на противоположное в пределах одного сварного соединения. Изготавливаются методом горячей штамповки или холодной гибки с последующей термообработкой, что обеспечивает плавный переход и минимизацию гидравлических потерь. в Бресте такие отводы востребованы при монтаже технологических обвязок, тепловых пунктов и систем с ограниченным пространством для разворота трассы.
Изделия выпускаются по ГОСТ 17375-2001 из углеродистых, низколегированных и коррозионностойких марок. Углеродистые и низколегированные стали (Сталь 20, 09Г2С, 17Г1С, 13ХФА, 15Х5М) применяются для паропроводов, нефтегазопроводов и тепловых сетей. Аустенитные нержавеющие стали (03Х18Н11, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 03ХН28МДТ, 20ЮЧ) и их зарубежные аналоги (AISI 304, 304L, 316, 904L) используются в химической, пищевой и фармацевтической промышленности, где требуется стойкость к агрессивным средам. Поставка осуществляется по Брестской области, телефон для заявок — +375 33 347-76-66, электронная почта — brest@sfera-m.by.

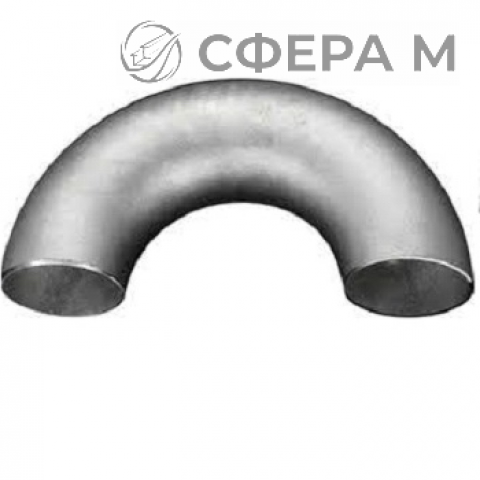

Конструктивно отвод 180 представляет собой гнутую деталь с двумя патрубками, оси которых параллельны. Толщина стенки подбирается под рабочее давление и диаметр: для магистралей малого сечения (21,3–57 мм) применяются стенки 2–4 мм, для средних (76–219 мм) — 4–8 мм, для крупных (273–610 мм) — 8–16 мм. Концы патрубков могут быть под сварку или под фланцы. При монтаже важно учитывать овальность сечения и фактический радиус гиба, чтобы обеспечить соосность с ответными элементами.
Области применения
- Тепловые пункты и котельные: обвязка теплообменников, компенсация температурных удлинений.
- Нефтегазовая отрасль: коллекторы, факельные линии, системы закачки.
- Химические производства: трубопроводы агрессивных сред, узлы дозирования.
- Пищевая промышленность: линии CIP-мойки, продуктовые трассы из AISI 304/316.
- Энергетика: паропроводы высокого давления, дренажные системы.
Материалы и исполнение
- Углеродистые стали: Сталь 20, 09Г2С, 17Г1С — для умеренных температур и давлений.
- Низколегированные: 13ХФА, 15Х5М — повышенная жаростойкость и прочность.
- Аустенитные нержавеющие: 03Х18Н11, 08Х18Н10Т, 12Х18Н10Т — стойкость к коррозии.
- Специальные: 03ХН28МДТ, 20ЮЧ, AISI 904L — для особо агрессивных сред.
Технические параметры
| Марка стали | Диаметр, мм | Толщина стенки, мм | Стандарт |
|---|---|---|---|
| Сталь 20 | 57–219 | 3–8 | ГОСТ 17375-2001 |
| 12Х18Н10Т | 76–325 | 4–12 | ГОСТ 17375-2001 |
| AISI 316 | 21,3–610 | 2–16 | ГОСТ 17375-2001 |
При заказе крутоизогнутых отводов 180 необходимо указать марку стали, наружный диаметр, толщину стенки и тип присоединения. Для нестандартных решений возможно изготовление по чертежам заказчика. Отгрузка со склада в Брест производится после поступления оплаты на расчётный счёт; для юридических лиц доступна отсрочка платежа до 30 дней по согласованию. Полный пакет отгрузочных документов предоставляется.
Можно ли заказать отводы 180 нестандартного диаметра?
Да, при наличии технического задания возможно изготовление под заказ. Для этого потребуется указать марку стали, размеры и радиус гиба. Изделия поставляются в Брест и другие регионы Беларуси.
Какой радиус гиба у крутоизогнутых отводов 180?
Стандартно радиус составляет 1,5 DN (по ГОСТ 17375-2001). Для отдельных типоразмеров возможен радиус 1,0 DN. Точные значения уточняются в зависимости от диаметра и толщины стенки.
Какие документы предоставляются на партию отводов?
На каждую партию оформляются сертификат качества с указанием марки стали, плавки и механических свойств, а также товарная накладная и счёт-фактура. По запросу предоставляются протоколы испытаний.
