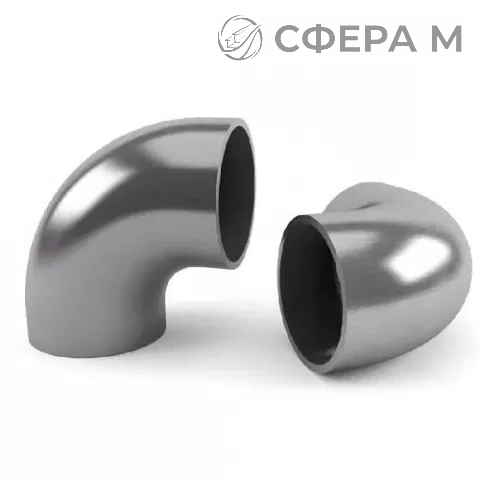

Крутоизогнутые отводы 90 градусов — это соединительные детали трубопроводов, изготовленные методом горячей штамповки или холодной гибки с последующей термообработкой, обеспечивающие изменение направления потока на 90. в Бресте такие отводы востребованы при монтаже технологических, тепловых и санитарно-технических систем, где требуется минимальный радиус гиба и высокая герметичность сварного соединения. Изделия соответствуют ГОСТ 17375-2001, что регламентирует геометрические размеры, предельные отклонения и марки стали.
Конструктивно отвод представляет собой изогнутый участок трубы с углом 90, у которого радиус гиба обычно составляет 1,0–1,5 диаметра условного прохода. Такая геометрия обеспечивает плавное изменение направления среды без значительных гидравлических потерь. Для изготовления применяются углеродистые, низколегированные и коррозионностойкие стали, что позволяет эксплуатировать детали при температурах от –70 C до +450 C в зависимости от марки. Поставки осуществляются по Брестской области и всей Беларуси; уточнить наличие и оформить заказ можно по телефону +375 33 347-76-66 или электронной почте brest@sfera-m.by.
Ключевые технические параметры — наружный диаметр, толщина стенки и марка стали — определяют область применения. Отводы из сталей 09Г2С, 17Г1С и 13ХФА используются в нефтегазовой и энергетической отраслях благодаря повышенной прочности и хладостойкости. Коррозионностойкие марки 12Х18Н10Т, 08Х18Н10, AISI 304 и AISI 316L применяются в пищевой, химической и фармацевтической промышленности, где важна стойкость к агрессивным средам. Жаропрочные сплавы 15Х5М и 20ЮЧ востребованы в металлургии и нефтехимии при высоких температурах.
Технические характеристики и сортамент
- Диаметр наружный: от 12 до 610 мм, включая промежуточные значения 21,3; 33,7; 48,3; 76,1; 114,3; 168,3; 219,1; 323,9; 406,4 мм.
- Толщина стенки: от 1 до 18 мм с шагом, соответствующим сортаменту труб по ГОСТ 17375-2001.
- Марки стали: углеродистые (Сталь 20), низколегированные (09Г2С, 17Г1С, 13ХФА), легированные (15Х5М, 20ЮЧ), коррозионностойкие (03Х18Н11, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, AISI 304, AISI 316, AISI 904L).
- Способ изготовления: горячая штамповка, холодная гибка с последующей термообработкой.
- Присоединение: под сварку, с разделкой кромок под конкретный диаметр и толщину.
При выборе отвода учитывают рабочее давление, температуру среды и тип прокладываемой линии. Для трубопроводов с агрессивными средами оптимальны марки 03ХН28МДТ и AISI 904L, обладающие повышенной стойкостью к кислотным и щелочным средам. В системах отопления и водоснабжения чаще применяют отводы из Стали 20 и 09Г2С. Перед заказом рекомендуется сверить диаметр и толщину стенки с проектной документацией, чтобы обеспечить точное совпадение с присоединяемыми трубами. Отгрузка со склада в Брест производится после поступления оплаты на расчётный счёт.
| Марка стали | Диаметр, мм | Толщина стенки, мм | Область применения |
|---|---|---|---|
| Сталь 20 | 21,3–219,1 | 2,5–8 | Тепловые сети, водоснабжение |
| 09Г2С | 33,7–325 | 3–12 | Нефтегазопроводы, энергетика |
| 12Х18Н10Т | 18–219,1 | 1,5–8 | Химическая, пищевая промышленность |
Можно ли заказать отводы нестандартного диаметра или толщины?
Стандартный сортамент охватывает диаметры от 12 до 610 мм и толщины от 1 до 18 мм. Если требуется позиция вне этого диапазона, её изготовление обсуждается отдельно с учётом технических возможностей производства. Для оформления заказа в Бресте достаточно предоставить спецификацию с указанием марки стали, диаметра и толщины стенки.
Какой документ подтверждает качество отводов?
На каждую партию оформляется сертификат качества, в котором указываются марка стали, номер плавки, механические свойства и результаты испытаний. Изделия соответствуют ГОСТ 17375-2001. По запросу предоставляются копии сертификатов и паспорт на партию.
Как подобрать марку стали для агрессивной среды?
Для кислых и щелочных сред рекомендуются коррозионностойкие аустенитные стали: 03Х18Н11, 08Х18Н10Т, 10Х17Н13М2Т, AISI 316L, AISI 904L. При повышенных температурах и одновременном воздействии агрессивных сред применяют 03ХН28МДТ. Окончательный выбор зависит от концентрации среды, рабочей температуры и давления в системе.
