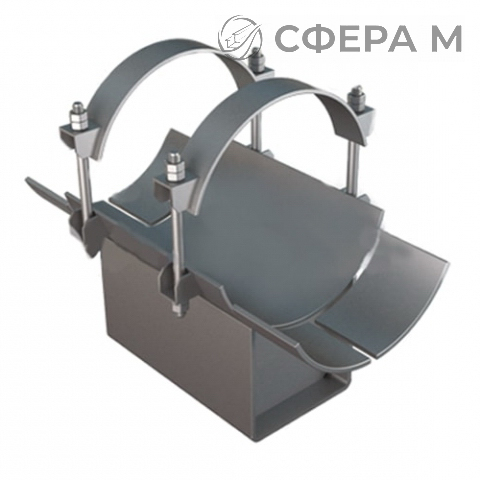

Неподвижная бугельная хомутовая опора с корпусом марки ТС-67100 — это опорная конструкция для надземных трубопроводов, фиксирующая трубопровод от продольных и поперечных перемещений и передающая нагрузку на фундамент или строительные конструкции. Изделие изготавливается по серии 5.903-13 в.7-95 и применяется на технологических и тепловых трубопроводах с наружным диаметром от 377 до 1420 мм. Конструкция включает корпус, бугель и хомут, охватывающий трубу, что обеспечивает жёсткое закрепление без возможности осевого смещения. в Бресте такие опоры востребованы при прокладке магистральных сетей и технологических эстакад.
Основной параметр подбора — вертикальная нагрузка Q, воспринимаемая опорой. Для типоразмеров марки ТС-67100 она составляет от 350 до 1800 кН, что соответствует трубам с Dн 377–1420 мм и массе изделия от 34 до 372,3 кг. Корпус воспринимает нагрузку и распределяет её по опорной поверхности, бугель фиксирует хомут относительно корпуса, а сам хомут исключает проскальзывание трубы. Поставка осуществляется по Брестской области и всей Беларуси; уточнить типоразмер и оформить заявку можно по телефону +375 33 347-76-66 или по почте brest@sfera-m.by.
Материал и геометрия опоры определяются проектом трубопровода: тип хомута, диаметр охвата и высотная отметка подбираются под конкретную эстакаду или опорную стойку. При монтаже важно обеспечить совпадение оси трубы с осью хомута и плотное прилегание опорной поверхности корпуса к фундаменту. Для трубопроводов больших диаметров применяются усиленные типоразмеры с увеличенной массой и несущей способностью. Отгрузка со склада в Брест выполняется после поступления оплаты, что позволяет комплектовать партии под график монтажа.
Область применения
- Надземные технологические трубопроводы нефтегазовой и химической промышленности.
- Тепловые сети и магистральные трубопроводы систем централизованного теплоснабжения.
- Эстакады и опорные конструкции промышленных площадок.
- Трубопроводы энергетических установок и котельных.
Конструктивные особенности
- Бугельное соединение обеспечивает жёсткую фиксацию трубы в хомуте.
- Корпус рассчитан на восприятие вертикальной нагрузки до 1800 кН.
- Типоразмерный ряд охватывает диаметры от 377 до 1420 мм.
- Исполнение по серии 5.903-13 в.7-95 унифицировано для типовых проектов.
Технические параметры
| Марка | Dн, мм | Q, кН | Масса, кг |
|---|---|---|---|
| ТС-67100 | 377 | 350 | 34 |
| ТС-67100 | 820 | 850 | 144,8 |
| ТС-67100 | 1420 | 1800 | 372,3 |
Как подобрать типоразмер опоры ТС-67100 под трубопровод?
Типоразмер выбирают по наружному диаметру трубы Dн и расчётной вертикальной нагрузке Q. Для диаметров 377–1420 мм и нагрузок 350–1800 кН подходит соответствующий типоразмер марки ТС-67100; при заказе в Брест достаточно указать Dн, Q и требуемое количество.
Чем неподвижная опора отличается от скользящей?
Неподвижная бугельная опора жёстко фиксирует трубопровод от осевых и поперечных перемещений, тогда как скользящая допускает продольное смещение при температурных деформациях. Неподвижные опоры устанавливают в узлах, где требуется закрепить трубопровод и разделить его на компенсируемые участки.
Какие данные нужны для заявки на поставку?
Для оформления заявки указывают марку, наружный диаметр трубы, расчётную нагрузку, количество опор и реквизиты организации. Отгрузка производится по счёту, выставленному менеджером, с полным комплектом отгрузочных документов.
