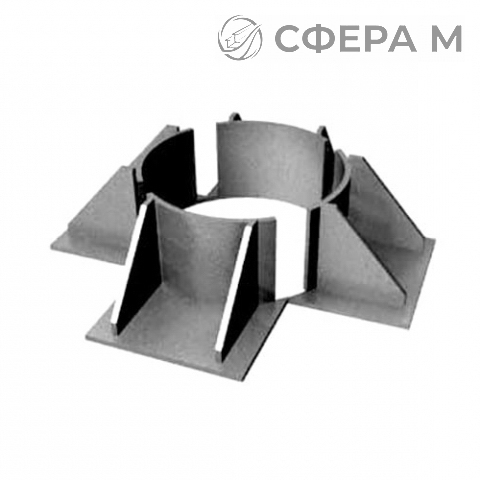

Неподвижная четырехупорная усиленная опора марок Т7 и ТС-66400 — это несущий элемент трубопроводной системы, воспринимающий вертикальные, горизонтальные и осевые нагрузки и передающий их на строительные конструкции. Конструкция включает четыре упорных ребра, усиленный корпус и хомут, охватывающий трубу, что обеспечивает жёсткую фиксацию трубопровода без возможности продольного перемещения. Такие опоры применяют в тепловых сетях, на технологических трубопроводах и в системах с высокими температурными деформациями. Поставки осуществляются со склада в Брест, отгрузка — по безналичному расчёту для юридических лиц.
Изделия изготовляют по сериям 4.903-10 в.4 и 5.903-13 в.7-95, что регламентирует геометрию, материал и несущую способность. Усиленное исполнение рассчитано на восприятие нагрузок Q от 40 до 1700 кН и монтаж на трубы наружным диаметром Dн от 426 до 1420 мм. Масса опоры зависит от типоразмера и варьируется от 70,4 до 304 кг. Для подбора позиции учитывают сочетание диаметра, расчётной нагрузки и серии. Доставка по Брестской области занимает 1–2 дня, телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Усиленные четырёхупорные опоры востребованы на участках с повышенными усилиями: в узлах компенсации, на поворотах трасс, перед арматурой и в местах смены направления. Применение таких конструкций позволяет исключить смещение трубопровода и снизить напряжения в сварных соединениях. Монтаж выполняют с приваркой упорных элементов к трубе и закреплением корпуса на фундаменте или металлоконструкции. Отгрузка возможна самовывозом в Брест после поступления оплаты.
Конструктивные особенности
- Четыре упорных ребра, воспринимающих знакопеременные нагрузки.
- Усиленный корпус под высокие значения Q.
- Хомут, охватывающий трубу по наружному диаметру.
- Исполнение под приварку к строительным конструкциям.
Области применения
- Тепловые сети и магистральные трубопроводы.
- Технологические линии с температурными деформациями.
- Узлы компенсации и повороты трасс.
- Участки перед запорной и регулирующей арматурой.
| Марка | Серия | Dн, мм | Q, кН | Масса, кг |
|---|---|---|---|---|
| Т7 | 4.903-10 в.4 | 426–720 | 40–400 | 70,4–140 |
| Т7 | 5.903-13 в.7-95 | 820–1020 | 550–900 | 155,7–226,6 |
| ТС-66400 | 5.903-13 в.7-95 | 1220–1420 | 1100–1700 | 257–304 |
Можно ли подобрать опору под конкретный трубопровод?
Да, типоразмер подбирают по наружному диаметру трубы, расчётной нагрузке Q и серии. Для этого достаточно указать исходные данные, и специалисты предложат подходящую позицию. Отгрузка возможна по Бресту после согласования заявки.
Чем усиленная четырёхупорная опора отличается от обычной?
Усиленное исполнение имеет увеличенное сечение упорных рёбер и корпуса, что позволяет воспринимать более высокие нагрузки Q — до 1700 кН. Это необходимо на участках с повышенными усилиями и знакопеременными воздействиями.
Какие документы предоставляются при поставке?
На партию оформляются полный комплект отгрузочных документов и счёт. Оплата производится по безналичному расчёту для юридических лиц, возможна отсрочка платежа до 30 дней при согласовании условий.
