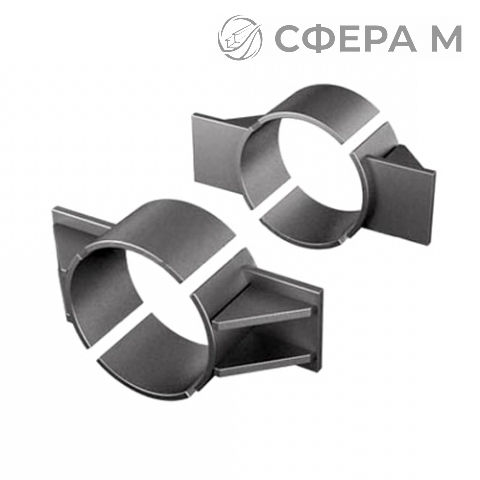

Неподвижная двухупорная усиленная опора — это несущий элемент трубопроводной системы, предназначенный для жёсткой фиксации трубы в осевом и радиальном направлениях и восприятия значительных усилий от температурных деформаций и веса трубопровода. Конструкция включает два упорных элемента, усиленный хомут и опорную подушку, что позволяет применять изделие на участках с повышенными нагрузками. в Бресте такие опоры востребованы при прокладке тепловых сетей и технологических трубопроводов.
Изделия выпускаются по серии 4.903-10 в.4 и серии 5.903-13 в.7-95, что регламентирует их геометрию, материал и несущую способность. Усиленное исполнение предполагает увеличенную толщину стенок упорных элементов и применение рёбер жёсткости. Опоры рассчитаны на условные диаметры от 108 до 1420 мм и воспринимают горизонтальные усилия Q от 5 до 850 кН. Поставка осуществляется по Брестской области и в другие регионы; телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by. в Брест отгрузка выполняется со склада в день поступления оплаты.
Конструктивные особенности и применение
Двухупорная схема обеспечивает передачу осевых усилий на строительные конструкции без смещения трубы. Усиленный корпус применяется в местах установки компенсаторов, запорной арматуры и на поворотах трассы. Опоры подходят для надземной и подземной прокладки в каналах и безканальным способом. Материал и антикоррозионное покрытие подбираются под условия эксплуатации. Монтаж выполняется сваркой или болтовым соединением в зависимости от исполнения.
- Тепловые сети и системы централизованного отопления.
- Технологические трубопроводы нефтегазовой и химической промышленности.
- Участки с компенсаторами и тяжёлой арматурой.
- Надземные эстакады и подземные каналы.
Технические параметры
| Марка | Dн, мм | Q, кН | Масса, кг |
|---|---|---|---|
| Т6 | 108–426 | 5–100 | 5.2–46 |
| ТС-66200 | 530–1020 | 120–400 | 52–152 |
| ТС-66300 | 1220–1420 | 550–850 | 169.3–224 |
При подборе опоры учитывают диаметр трубы, расчётное осевое усилие и массу изделия. Для тяжёлых участков применяют марки ТС-66200 и ТС-66300 с увеличенной несущей способностью. Отгрузка по Бресту возможна в день оплаты, по остальным регионам — в согласованные сроки. Полный комплект сопроводительных документов предоставляется.
Можно ли подобрать опору под нестандартный диаметр трубы?
Да, при заказе в Бресте подбирается марка и исполнение под конкретный Dн и расчётное усилие Q. Для нестандартных параметров требуется уточнение у менеджера.
Чем усиленная двухупорная опора отличается от обычной?
Усиленное исполнение имеет увеличенную толщину упорных элементов и рёбра жёсткости, что повышает воспринимаемое осевое усилие и устойчивость к знакопеременным нагрузкам.
Какие документы предоставляются при поставке?
Предоставляется полный комплект отгрузочных документов, включая счёт, товарную накладную и паспорт изделия с указанием марки и характеристик.
