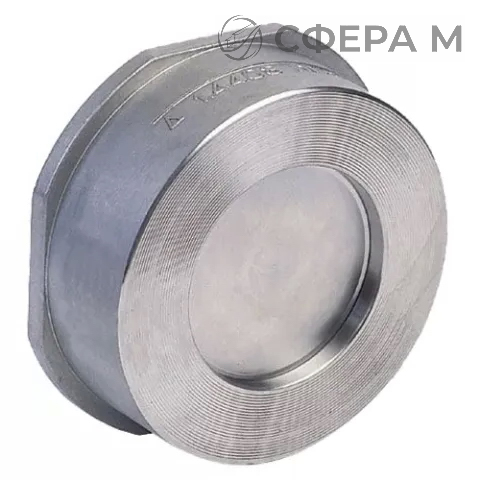

Обратный межфланцевый клапан — это запорный элемент, который пропускает поток рабочей среды только в одном направлении и автоматически перекрывает его при изменении направления движения. Конструкция устанавливается между двумя фланцами трубопровода и не требует отдельного корпуса с патрубками, что сокращает монтажную длину узла. Затвор выполняется в виде двух подпружиненных створок, которые открываются под давлением потока и закрываются при его ослаблении или реверсе. Такое исполнение обеспечивает минимальное гидравлическое сопротивление и быстрый отклик при обратном ходе. в Бресте клапаны востребованы на трубопроводах водоснабжения, тепловых сетях и технологических линиях промышленных предприятий.
Корпусные детали изготавливают из нержавеющих сталей AISI 304 и AISI 316. Марка AISI 304 — аустенитная сталь с 18 % хрома и 8 % никеля, пригодная для нейтральных и слабоагрессивных сред. AISI 316 дополнительно содержит молибден, что повышает стойкость к хлоридсодержащим растворам и морской воде. Уплотнение затвора обеспечивает герметичность по классу A согласно ГОСТ 27477-87. Клапаны применяют в системах отопления, вентиляции, водоподготовки, а также на технологических линиях пищевой и химической промышленности. Поставки осуществляются по Брестской области; телефон для консультаций — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Присоединительные размеры соответствуют номинальным диаметрам от Ду 15 до Ду 200. Монтаж выполняют между ответными фланцами с прокладками; направление потока указано стрелкой на корпусе. Для сред с высокой температурой и агрессивными компонентами выбирают исполнение из AISI 316. Клапаны работают в диапазоне температур от –40 C до +200 C в зависимости от материала уплотнения. Ресурс и периодичность обслуживания определяются условиями эксплуатации. Отгрузка со склада в Брест производится после поступления оплаты на расчётный счёт.
Области применения
- Системы водоснабжения и водоотведения промышленных объектов.
- Тепловые пункты и котельные установки.
- Технологические линии химической и нефтехимической отрасли.
- Пищевые производства с повышенными требованиями к гигиене.
- Системы вентиляции и кондиционирования.
Материалы и стандарты
- AISI 304 — универсальная нержавеющая сталь для нейтральных сред.
- AISI 316 — повышенная стойкость к хлоридам и агрессивным средам.
- ГОСТ 27477-87 — требования к герметичности и испытаниям.
- Ду 15–200 — диапазон номинальных диаметров.
| Марка стали | Ду, мм | Рабочая среда | Температура, C |
|---|---|---|---|
| AISI 304 | 15–200 | вода, пар, нейтральные жидкости | –40…+200 |
| AISI 316 | 15–200 | хлоридсодержащие растворы, морская вода | –40…+200 |
| AISI 304 / 316 | 50–150 | технологические линии, теплоносители | –20…+180 |
Можно ли установить клапан на трубопровод в Брест без дополнительных переходников?
Да, межфланцевое исполнение монтируется непосредственно между ответными фланцами трубопровода. При установке необходимо совместить направление стрелки на корпусе с направлением потока и обеспечить равномерную затяжку крепежа.
Чем отличается исполнение из AISI 316 от AISI 304?
AISI 316 содержит молибден, что повышает стойкость к хлоридсодержащим средам и морской воде. Для нейтральных жидкостей и водяного пара достаточно AISI 304.
Какой класс герметичности обеспечивает клапан по ГОСТ 27477-87?
Конструкция обеспечивает герметичность затвора по классу A. Перед отгрузкой изделия проходят испытания на прочность и плотность в соответствии с требованиями стандарта.
