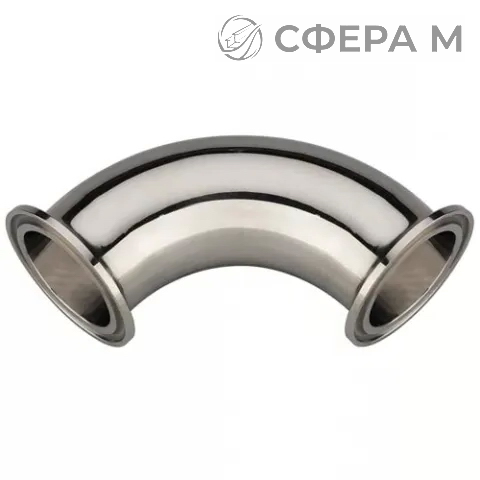

Оснащенный отвод clamp — это соединительный элемент трубопроводной арматуры, предназначенный для изменения направления потока под углом 90 в системах с гигиеническими соединениями clamp (tri-clamp). Конструкция представляет собой отвод с приваренными или интегрированными фланцами под хомутовое соединение, что обеспечивает быстрый монтаж и демонтаж без применения сварки на месте эксплуатации. Изделие востребовано в пищевой, молочной, пивоваренной, фармацевтической и косметической промышленности, а также в биотехнологических производствах, где предъявляются повышенные требования к чистоте внутренних поверхностей и возможности санитарной обработки. в Брест поставляются позиции из нержавеющих аустенитных сталей, устойчивых к коррозии и воздействию моющих растворов.
Отводы clamp изготавливаются методом литья или механической обработки с последующей полировкой внутренней поверхности до Ra 0,8 мкм, что препятствует накоплению осадка и облегчает процедуру CIP-мойки. Присоединительные размеры соответствуют DIN 11852, что обеспечивает совместимость с распространенными хомутовыми соединениями и уплотнениями. Для заказа доступны исполнения из марок AISI 304, 304L, 316 и 316L — выбор определяется агрессивностью среды и требованиями к межкристаллитной коррозии. Организована доставка по Брестской области, отгрузка со склада в Бресте осуществляется после поступления оплаты на расчетный счет. Телефон для консультации инженера: +375 33 347-76-66, электронная почта: brest@sfera-m.by.
Типоразмерный ряд охватывает условные проходы от DN10 до DN204, что позволяет комплектовать как лабораторные линии, так и магистральные трубопроводы большого диаметра. При подборе учитывают соотношение D1 — наружного диаметра присоединяемой трубы и D2 — диаметра фланца под хомут. Монтаж выполняется с использованием стандартных хомутов и прокладок из EPDM, силикона или PTFE в зависимости от температурного режима и свойств продукта. Для линий с частой разборкой и санитарной обработкой предпочтительны разъемные соединения clamp, тогда как стационарные участки могут комплектоваться сварными переходниками. Поставка осуществляется по Бресту с полным пакетом сопроводительных документов.
Материалы и стандарты
- AISI 304 — универсальная аустенитная сталь для нейтральных и слабоагрессивных сред.
- AISI 304L — низкоуглеродистый вариант, снижающий риск межкристаллитной коррозии после сварки.
- AISI 316 — легирование молибденом повышает стойкость к хлоридсодержащим средам.
- AISI 316L — сочетание низкого углерода и молибдена для ответственных санитарных линий.
- DIN 11852 — стандарт на гигиенические соединения clamp, определяющий геометрию и допуски.
Области применения
- Молочные и сыродельные линии, приемка и перекачка продукта.
- Пивоваренные и винодельческие производства, включая участки брожения.
- Фармацевтические и биотехнологические установки с валидируемой мойкой.
- Пищевые производства: соусы, соки, кондитерские массы, растительные масла.
- Системы CIP-мойки и технологические обвязки с частой разборкой.
Технические параметры
| Марка стали | Dn, мм | D1, мм | D2, мм |
|---|---|---|---|
| AISI 304 | 10–50 | 12–53 | 34–64 |
| AISI 304L | 65–100 | 70–104 | 91–119 |
| AISI 316L | 125–204 | 129–204 | 155–233.5 |
Можно ли подобрать отвод clamp под нестандартный диаметр трубы?
Стандартный ряд охватывает D1 от 12 до 204 мм по DIN 11852. При отклонении от типовых размеров рекомендуется уточнить возможность изготовления под заказ, указав фактический наружный диаметр трубы и требуемый угол.
Какие прокладки применяются с отводами clamp?
Используются уплотнения из EPDM, силикона, PTFE и других материалов, совместимых с продуктом и температурой процесса. Тип прокладки подбирается по стойкости к среде и режиму санитарной обработки.
Чем отличается AISI 316L от AISI 304 в санитарных линиях?
AISI 316L содержит молибден и имеет пониженное содержание углерода, что повышает стойкость к хлоридсодержащим средам и снижает риск межкристаллитной коррозии после сварки. AISI 304 экономичнее и подходит для менее агрессивных условий.
