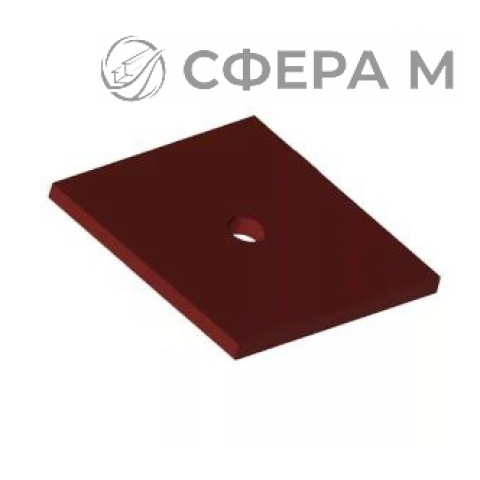

Планки для блоков подвесок горизонтальных трубопроводов — это несущие элементы крепёжной системы, которые воспринимают вертикальную нагрузку от массы трубы с изоляцией и передают её на траверсу или строительные конструкции. Деталь работает на изгиб и срез, поэтому её геометрия и марка стали подбираются по фактической нагрузке, температуре теплоносителя и условиям эксплуатации. в Бресте такие планки востребованы при монтаже технологических и тепловых сетей на промышленных объектах.
Изготовление регламентирует ОСТ 34-10-737-93, устанавливающий типоразмеры, присоединительные размеры и материал деталей. Для умеренных температур применяют углеродистые стали Сталь 3 и Сталь 20, для повышенных — низколегированную 09Г2С, для агрессивных сред и криогенных режимов — коррозионностойкую 12Х18Н10Т, для высокотемпературных линий — жаропрочные 12ХМ и 15Х5М. Поставка ведётся по Брестской области и всей республике; уточнить наличие позиций можно по телефону +375 33 347-76-66 или по почте brest@sfera-m.by.
Длина планок составляет 100–250 мм, ширина — 90–120 мм, масса одной детали — от 0,56 до 3,55 кг в зависимости от типоразмера и толщины полки. Исполнение подбирают по диаметру трубопровода, шагу опор и расчётной нагрузке на подвеску.
Области применения
- Тепловые сети и трубопроводы горячего водоснабжения с подвижными и неподвижными опорами.
- Технологические линии нефтехимии, где требуется стойкость к агрессивным средам.
- Энергетические установки с высокотемпературным теплоносителем.
- Металлургические и коксохимические производства с интенсивными тепловыми нагрузками.
Конструктивные особенности
- Отверстия под болтовые соединения выполняются по присоединительным размерам ОСТ.
- Кромки обрабатываются под сварку при монтаже на траверсу.
- Для сталей 12ХМ и 15Х5М предусмотрена термообработка для снятия внутренних напряжений.
- Покрытие — грунтовка или горячее цинкование по требованию заказчика.
| Марка стали | Длина, мм | Ширина, мм | Масса, кг |
|---|---|---|---|
| Сталь 20 | 100 | 90 | 0,56 |
| 09Г2С | 165 | 100 | 1,25 |
| 12Х18Н10Т | 250 | 120 | 3,55 |
Отгрузка со склада в Брест выполняется в день поступления оплаты, доставка по городу возможна в течение суток. Работаем с юридическими лицами по безналичному расчёту, при согласовании предоставляется отсрочка платежа до 30 дней.
Можно ли заказать планки нестандартной длины?
Изготовление ведётся по ОСТ 34-10-737-93, поэтому стандартный ряд длин — 100, 120, 130, 165, 200, 220 и 250 мм. Отклонения от типоразмеров согласовываются отдельно и требуют предоставления эскиза или расчёта нагрузки. Отгрузка возможна до Бреста после подтверждения заказа менеджером.
Какую марку стали выбрать для трубопровода с температурой 450 C?
Для длительной работы при такой температуре углеродистые стали не подходят из-за ползучести. Применяют жаропрочные 12ХМ или 15Х5М, которые сохраняют прочность и окалиностойкость в указанном диапазоне.
Какие документы предоставляются на партию?
На каждую партию оформляются сертификат качества с указанием марки стали и плавки, а также полный комплект отгрузочных документов для бухгалтерского учёта и входного контроля.
