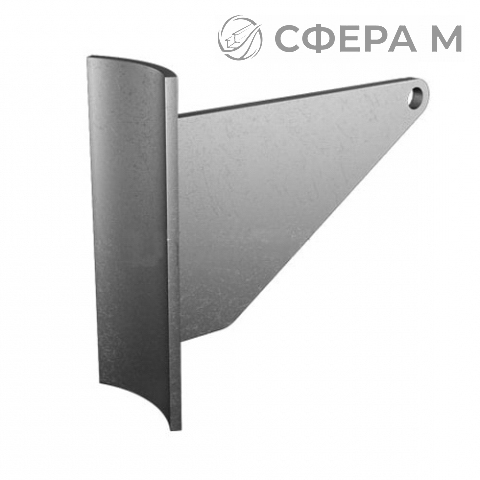

Плавник с накладкой — это опорный элемент трубопроводных систем, предназначенный для передачи вертикальных и горизонтальных нагрузок от трубопровода на строительные конструкции. Конструкция состоит из сварного плавника и усиливающей накладки, которая распределяет усилие по большей площади и снижает концентрацию напряжений в зоне приварки. Изделие применяется при прокладке технологических трубопроводов в Бресте и по всей республике на объектах энергетики, нефтехимии и металлургии.
Опоры изготавливаются по ОСТ 34-10-734-93 из углеродистой стали 20 и коррозионностойкой AISI 304. Выбор марки определяется температурой рабочей среды, агрессивностью продукта и условиями эксплуатации. Углеродистая сталь подходит для нейтральных и слабоагрессивных сред, нержавеющая — для пищевых производств, химических установок и систем с повышенной влажностью. Поставка осуществляется по Брестской области и в другие регионы; телефон для консультаций — +375 33 347-76-66, почта brest@sfera-m.by.
Типоразмерный ряд охватывает наружные диаметры от 57 до 630 мм, что позволяет подбирать опору под конкретный трубопровод без дополнительной доработки. Накладка приваривается к плавнику заводским швом, геометрия и катет сварного соединения соответствуют требованиям отраслевого стандарта. Масса изделий варьируется от 1,44 до 150 кг в зависимости от диаметра и воспринимаемой нагрузки.
Области применения
- Технологические трубопроводы ТЭЦ и котельных с рабочим давлением до 4 МПа.
- Системы оборотного водоснабжения и паропроводы промышленных предприятий.
- Трубопроводы пищевых и фармацевтических производств из нержавеющей стали.
- Опорные узлы вертикальных и горизонтальных участков с высокими динамическими нагрузками.
Конструктивные особенности
Накладка выполняется из листового проката той же марки, что и плавник, что обеспечивает равнопрочность сварного соединения. Усиливающий элемент компенсирует изгибающие моменты и предотвращает деформацию стенки трубы в месте контакта. Для монтажа на действующих объектах предусмотрена возможность установки опоры без демонтажа участка трубопровода.
Технические параметры
| Марка стали | Dн, мм | Нагрузка, кН | Масса, кг |
|---|---|---|---|
| Сталь 20 | 57–219 | 45–300 | 1,44–5,8 |
| Сталь 20 | 273–426 | 600–1200 | 11,7–150 |
| AISI 304 | 57–630 | 45–2400 | 1,44–150 |
Отгрузка со склада в Брест производится в день поступления оплаты, доставка по городу возможна в течение рабочего дня. Для постоянных заказчиков действует система скидок, оплата — по безналичному расчёту на основании счёта, выставленного менеджером. Возможна отсрочка платежа до 30 дней при согласовании условий.
Можно ли заказать плавник с накладкой под нестандартный диаметр трубы?
Изделия выпускаются по ОСТ 34-10-734-93 в размерном ряду от 57 до 630 мм. При отклонении от стандартного сортамента требуется индивидуальный расчёт с указанием наружного диаметра, марки стали и величины нагрузки. Заявку можно направить в Брест для проработки техническим специалистом.
Как выбрать между сталью 20 и AISI 304?
Сталь 20 применяется для нейтральных и слабоагрессивных сред с температурой до 400 C. AISI 304 выбирают для коррозионно-активных сред, пищевых производств и помещений с высокой влажностью. При контакте с агрессивными продуктами предпочтительна нержавеющая марка.
Какие документы предоставляются при отгрузке?
На каждую партию оформляются товарная накладная, счёт-фактура и паспорт изделия с указанием марки стали, типоразмера и результатов контроля сварных соединений. Полный комплект отгрузочных документов передаётся вместе с продукцией.
