Плавники для подвесок трубопроводов — это опорные элементы, которые привариваются к трубе и передают вертикальную нагрузку на тяги и несущие конструкции. Их применяют в системах теплоснабжения, технологических трубопроводах и паропроводах, где требуется компенсировать температурные удлинения и распределить вес участка. Изготовление ведётся по ОСТ 34-10-734-93, что обеспечивает взаимозаменяемость деталей и предсказуемую геометрию при монтаже. На складе в Бресте представлены позиции под тяги диаметром 12, 16 и 20 мм с рабочими нагрузками от 4,4 до 23,5 кН.

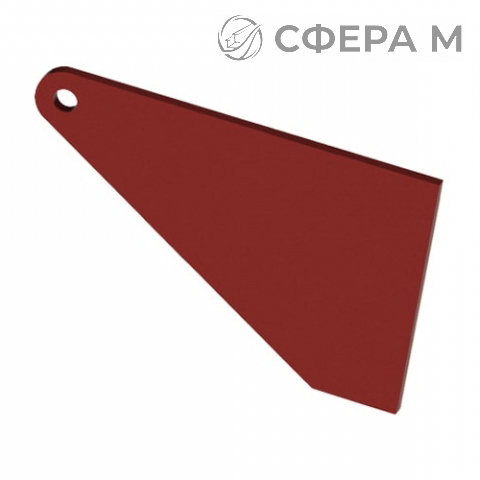

Конструктивно плавник представляет собой пластину с отверстием под тягу, приваренную к трубе. Материал выбирают исходя из температуры и агрессивности среды: углеродистые марки Сталь 3 и Сталь 20 применяют для сред с температурой до 300 C, кремнемарганцовистую 09Г2С — для северного исполнения и знакопеременных нагрузок, а хромоникелевые 08Х18Н10Т и 12Х18Н10Т — для коррозионно-активных сред. Теплостойкие 15Х5М и 20Х1М1Ф1ТР сохраняют прочность при высоких температурах и используются в паропроводах энергоустановок. Отгрузка по Брестской области и всей Беларуси сопровождается полным пакетом документов; уточнить наличие и получить счёт можно по телефону +375 33 347-76-66 или по почте brest@sfera-m.by.
При подборе плавника учитывают три связанных параметра: диаметр тяги, расчётную нагрузку и массу детали. Например, позиция под тягу 12 мм рассчитана на 4,4 кН и весит 1,29 кг, тогда как исполнение под тягу 20 мм воспринимает 23,5 кН при массе 7,6 кг. Неверный выбор приводит к деформации пластины или к неоправданному утяжелению подвески, поэтому марку стали и типоразмер согласуют с проектом. Для регулярных поставок действуют скидки, оплата производится по счёту безналичным переводом, возможна отсрочка до 30 дней. Отгрузка со склада в Брест выполняется в день поступления оплаты.
Материалы и области применения
- Сталь 3, Сталь 20 — трубопроводы отопления и горячего водоснабжения с умеренной температурой.
- 09Г2С — конструкции, работающие при отрицательных температурах и динамических нагрузках.
- 08Х18Н10Т, 12Х18Н10Т — химически стойкие участки и пищевые производства.
- 15Х5М, 20Х1М1Ф1ТР — паропроводы и теплообменное оборудование энергоустановок.
Основные параметры
| Марка стали | D тяги, мм | Нагрузка, кН | Масса, кг |
|---|---|---|---|
| Сталь 20 | 12 | 4.4 | 1.29 |
| 09Г2С | 16 | 14.7 | 3.85 |
| 12Х18Н10Т | 20 | 23.5 | 7.6 |
Можно ли подобрать плавники под конкретный проект подвески?
Да. Подбор ведут по диаметру тяги, расчётной нагрузке и температуре среды, а марку стали согласуют с проектной документацией. Для этого достаточно передать менеджеру параметры узла, после чего по Бресту согласуется комплектация и оформляется счёт.
Чем отличаются плавники из 09Г2С и 12Х18Н10Т?
09Г2С — низколегированная кремнемарганцовистая сталь, рассчитанная на отрицательные температуры и знакопеременные нагрузки. 12Х18Н10Т — хромоникелевая коррозионностойкая сталь для агрессивных сред и повышенных температур. Выбор определяется условиями эксплуатации трубопровода.
Какие документы предоставляются при отгрузке?
На партию оформляется полный комплект отгрузочных документов, включая счёт и товарную накладную. По запросу предоставляются сертификаты на металл с указанием марки и плавки. Поставка ведётся только юридическим лицам по безналичному расчёту.
