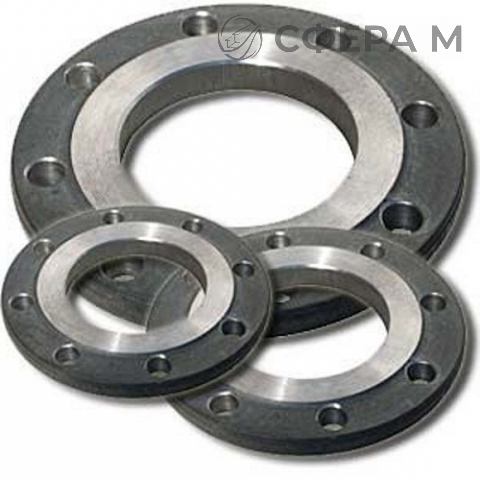

Плоские фланцы — деталь трубопроводной арматуры и соединительных узлов, у которой уплотнительная поверхность расположена в одной плоскости с опорной. Такое исполнение применяют для разъёмных соединений труб, сосудов, насосов и аппаратов при умеренных давлениях и температурах. в Бресте плоские фланцы востребованы на объектах энергетики, нефтегазовой и химической промышленности, в системах водоснабжения и теплоснабжения. Конструкция обеспечивает простой монтаж, равномерное распределение усилия затяжки по кольцу крепежа и удобную замену уплотнения без демонтажа всего участка трубопровода.
Изготовление ведут из углеродистых, низколегированных, теплоустойчивых и коррозионностойких марок. Для углеродистых и низколегированных сталей характерны марки ВСт3сп2, Сталь 20, 09ГСФ, 10Г2ФБЮ, 10ХСНД, 20ЮЧ; теплоустойчивые позиции представлены 12Х1МФ, 12ХМ, 15ХМ, 15Х5М, 12Х1М1Ф, 10Х9МФБ; коррозионностойкие — 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, AISI 304, AISI 316L, 1.4301, 1.4306. Фланцы поставляют в Брест и по Брестской области; консультация по подбору — +375 33 347-76-66, заявки принимают на brest@sfera-m.by. Нержавеющие исполнения применяют в агрессивных средах, пищевых и фармацевтических производствах, где требуется стойкость к межкристаллитной коррозии.
Присоединительные размеры и уплотнительные поверхности регламентируют ГОСТ 12815-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 33259-2015, ГОСТ 28759.2-90, а также ASME B16.5 и EN 1092-1. Условный проход охватывает диапазон от 10 до 2400 мм, что позволяет комплектовать как магистральные трубопроводы, так и обвязку контрольно-измерительных приборов. Исполнение 1 по ГОСТ 33259-2015 предусматривает плоскую уплотнительную поверхность под прокладку из паронита, резины или фторопласта. Для соединений с металлическими прокладками применяют исполнение с выступом или впадиной. Толщина и диаметр крепёжной окружности зависят от номинального давления и выбираются по таблицам соответствующего стандарта.
- Энергетика и теплоснабжение — паропроводы, питательные линии, теплообменные аппараты.
- Нефтегазовая отрасль — обвязка скважин, промысловые и магистральные трубопроводы.
- Химическая и нефтехимическая промышленность — агрессивные среды, реакторное оборудование.
- Водоснабжение и водоотведение — насосные станции, коллекторы, запорная арматура.
- Пищевые и фармацевтические производства — нержавеющие исполнения с санитарной обработкой.
Фланцы комплектуют крепежом с учётом материала и условий эксплуатации: для углеродистых сталей применяют шпильки класса прочности не ниже 5.8, для нержавеющих — аналогичного или более высокого класса. Уплотнительные прокладки подбирают по температуре и агрессивности среды. Сварные соединения выполняют по аттестованным технологиям с последующим контролем. Отгрузка со склада в Брест возможна в день поступления оплаты, доставка по республике — от двух дней, полный пакет отгрузочных документов предоставляется.
| Марка стали | ГОСТ / стандарт | Ду, мм | Рабочая среда |
|---|---|---|---|
| Сталь 20 | ГОСТ 33259-2015 | 15–1200 | вода, пар, нефтепродукты |
| 12Х18Н10Т | ГОСТ 12820-80 | 10–1600 | агрессивные среды, пищевые линии |
| AISI 316L | EN 1092-1 | 15–600 | морская вода, кислоты, щёлочи |
Можно ли подобрать плоские фланцы под нестандартное давление?
Да, для этого уточняют номинальное давление, условный проход и стандарт присоединительных размеров. По этим данным подбирают исполнение уплотнительной поверхности и марку стали. При заказе до Бреста достаточно указать чертёж или ссылку на стандарт.
Чем плоский фланец отличается от фланца с выступом?
Плоский фланец имеет уплотнительную поверхность в одной плоскости с опорной и применяется с мягкими прокладками. Исполнение с выступом или впадиной используют при более высоких давлениях и металлических прокладках, что повышает герметичность соединения.
Какие документы предоставляются на партию фланцев?
На каждую партию оформляют паспорт или сертификат качества с указанием марки стали, стандарта, размеров и результатов испытаний. По запросу предоставляют сертификаты на исходный металл и протоколы контроля сварных соединений.
