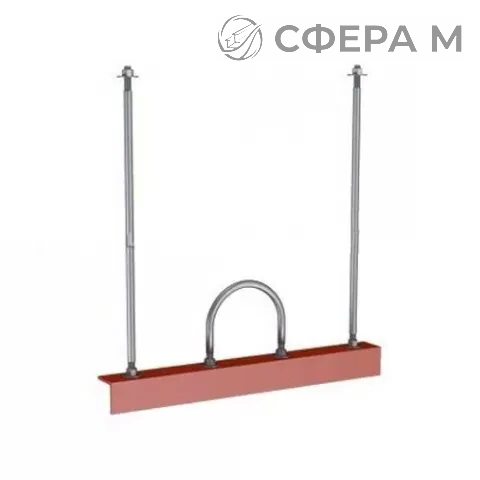

Подвеска одной трубы на опорном уголке — это крепёжный узел серии 0312.13000, предназначенный для восприятия вертикальных нагрузок от трубопровода и передачи их на строительные конструкции. Изделие применяется при прокладке технологических и тепловых сетей, где требуется фиксация трубы без жёсткого защемления и возможность компенсации температурных удлинений. Конструкция состоит из опорного уголка, хомута и тяг, что обеспечивает равномерное распределение усилия по сечению трубы. в Бресте такие подвесы востребованы при монтаже внутрицеховых трубопроводов и систем отопления промышленных объектов.
Подвес изготавливается по ГОСТ 16127-78 и выпускается в трёх исполнениях: 0312.13000, 0312.13000-01 и 0312.13000-02, различающихся типоразмером под номинальные диаметры 219, 273 и 325 мм. Масса узла составляет от 8,6 до 10 кг в зависимости от исполнения. Опорный уголок воспринимает нагрузку от хомута и передаёт её на несущую конструкцию — балку, перекрытие или кронштейн. Поставка осуществляется по Брестской области и всей Беларуси; уточнить наличие и оформить заявку можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
Основные технические параметры подвеса приведены в таблице.
| Исполнение | Номинальный диаметр трубы, мм | Масса, кг | Стандарт |
|---|---|---|---|
| 0312.13000 | 219 | 8,6 | ГОСТ 16127-78 |
| 0312.13000-01 | 273 | 9,4 | ГОСТ 16127-78 |
| 0312.13000-02 | 325 | 10 | ГОСТ 16127-78 |
Подвесы серии 0312.13000 применяются в следующих условиях:
- технологические трубопроводы с рабочей температурой до 300 C;
- системы теплоснабжения и горячего водоснабжения промышленных зданий;
- внутрицеховые сети с номинальным давлением до 1,6 МПа;
- участки с компенсацией температурных удлинений за счёт свободного хода тяг.
При подборе исполнения учитывают номинальный диаметр трубы, массу заполненного участка и схему расстановки опор. Хомут подвеса охватывает трубу по наружному диаметру, а опорный уголок фиксируется на несущей конструкции сваркой или болтовым соединением. Для трубопроводов с изоляцией применяются исполнения с увеличенным вылетом тяг. Отгрузка со склада в Брест производится в день поступления оплаты, доставка по городу возможна в течение дня.
Можно ли заказать подвес 0312.13000-01 с доставкой в Брест?
Да, доставка по городу осуществляется в течение дня после поступления оплаты на расчётный счёт. Отгрузка со склада производится в день зачисления средств, полный комплект отгрузочных документов предоставляется вместе с товаром.
Чем отличаются исполнения 0312.13000, 0312.13000-01 и 0312.13000-02?
Исполнения различаются типоразмером под номинальные диаметры труб 219, 273 и 325 мм соответственно. Масса узла увеличивается с ростом диаметра: 8,6 кг, 9,4 кг и 10 кг. Все три исполнения соответствуют ГОСТ 16127-78.
Какие нагрузки воспринимает подвес на опорном уголке?
Узел воспринимает вертикальные нагрузки от массы трубопровода с рабочей средой и передаёт их на несущие строительные конструкции. Свободный ход тяг допускает перемещения трубы при температурных деформациях без возникновения дополнительных напряжений в стенках трубопровода.
