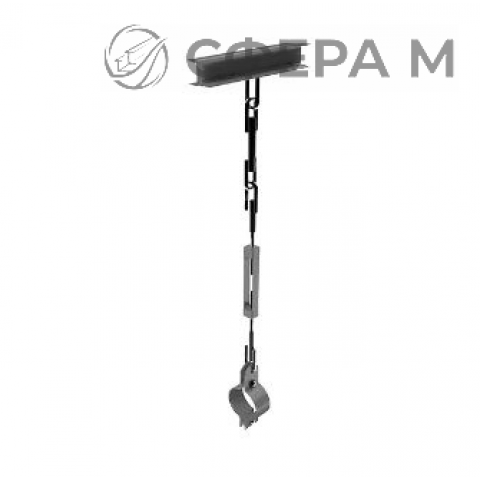

Подвески ПГ и ПМ — опорные элементы для крепления горизонтальных трубопроводов, воспринимающие вертикальные нагрузки и допускающие осевое перемещение трубы при температурных деформациях. Изготавливаются по ГОСТ 16127-70 в двух исполнениях: ПГ — с гибкой тягой, ПМ — с жёсткой тягой. Применяются в системах отопления, теплоснабжения, технологических и паропроводах, где требуется компенсация удлинения без передачи усилий на строительные конструкции. Поставка со склада в Бресте — по безналичному расчёту для юридических лиц, с полным комплектом отгрузочных документов. Телефон для заявок: +375 33 347-76-66, электронная почта brest@sfera-m.by.
Конструкция подвески включает тягу, хомут или скобу, резьбовые соединения и элементы регулировки по высоте. Исполнение ПГ обеспечивает отклонение тяги от вертикали, что компенсирует горизонтальные смещения трубопровода; ПМ фиксирует положение в одной плоскости и применяется при ограниченных перемещениях. Диапазон условных проходов охватывает Ду 32–530 мм, что позволяет подбирать типоразмер под конкретный трубопровод. Монтаж выполняется к потолку, балкам или кронштейнам; регулировка положения производится резьбовыми муфтами. Отгрузка по Брестской области и всей Беларуси осуществляется после подтверждения заявки.
Материал и покрытие подбираются под условия эксплуатации: для отапливаемых помещений достаточно грунт-эмали, для влажных и агрессивных сред — горячее цинкование или порошковая окраска. Нагрузочная способность подвески должна соответствовать расчётной весовой нагрузке участка трубопровода с учётом теплоизоляции, арматуры и транспортируемой среды. При подборе учитывают температурное удлинение, шаг опор и допустимые перемещения. Для заказа в Брест достаточно указать марку, Ду и требуемое количество — менеджер подготовит счёт и согласует сроки поставки.
Области применения
- Тепловые сети и системы центрального отопления с температурными удлинениями.
- Паропроводы и конденсатопроводы на промышленных объектах.
- Технологические трубопроводы насосных и компрессорных станций.
- Вентиляционные и воздуховодные системы с горизонтальной прокладкой.
- Трубопроводы водоснабжения и пожаротушения в производственных зданиях.
Ключевые параметры подбора
| Марка | Ду, мм | Нагрузка, Н | Масса, кг |
|---|---|---|---|
| ПГ | 32–108 | 50–400 | 0,9–3,3 |
| ПМ | 133–273 | 900–2400 | 4,3–12,1 |
| ПГ / ПМ | 325–530 | 3400–5500 | 15,9–38,1 |
Чем отличаются подвески ПГ от ПМ?
ПГ имеет гибкую тягу и допускает отклонение от вертикали, компенсируя горизонтальные перемещения трубопровода. ПМ оснащена жёсткой тягой и фиксирует положение в одной плоскости. Выбор зависит от расчётных перемещений и схемы прокладки; подобрать типоразмер можно по Бресту с выездом на объект.
Как подобрать подвеску по нагрузке?
Расчётная нагрузка складывается из массы трубы, теплоизоляции, арматуры и транспортируемой среды на участке между опорами. Полученное значение не должно превышать нагрузочную способность подвески по ГОСТ 16127-70. При пограничных значениях принимают ближайший больший типоразмер.
Какие документы предоставляются при поставке?
На каждую партию оформляются счёт, товарная накладная и паспорт изделия с указанием марки, Ду и нагрузочной способности. Отгрузка производится только юридическим лицам по безналичному расчёту. Возможна отсрочка платежа до 30 дней при согласовании условий.
