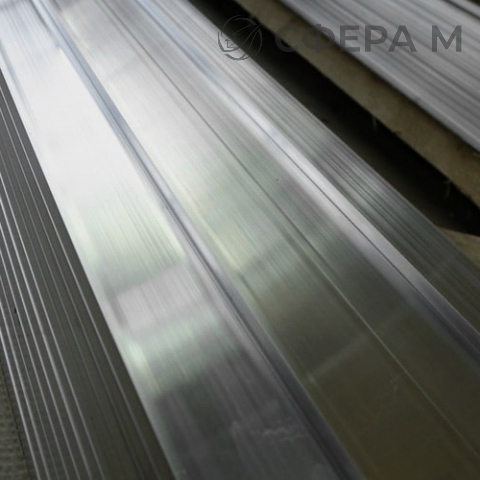

Полоса ТКЛР — это холоднокатаная металлическая лента из прецизионных сплавов с регламентированным температурным коэффициентом линейного расширения, поставляемая в Брест для производства изделий электронной техники, вакуумной аппаратуры и измерительных приборов. Материал выпускается по ГОСТ 10994-74 и применяется там, где требуется согласованное расширение металла с керамикой, стеклом или спаями при нагреве и охлаждении. Сплав с заданным ТКЛР обеспечивает герметичность и стабильность геометрии узла в рабочем диапазоне температур.
Полоса изготавливается из сплавов марок 29НК, 32НКД, 36Н, 42Н, 47НД, 50Н, 18ХМТФ, 38НКД, 79НМ и других, перечисленных в сортаменте. Толщина ленты составляет от 0,05 до 2 мм, что позволяет подобрать материал под конкретную операцию штамповки, вырубки или гибки. Отгрузка со склада в Брест ведётся партиями по спецификации заказчика; по Брестской области доставка занимает 1–2 дня. Консультации по подбору марки — по телефону +375 33 347-76-66 или по почте brest@sfera-m.by.
Основные области применения полосы ТКЛР:
- Корпуса и выводы полупроводниковых приборов, спаиваемые со стеклом и керамикой.
- Электровакуумные приборы, магнетроны, клистроны, элементы СВЧ-трактов.
- Датчики давления и температуры, мембраны, упругие элементы измерительных систем.
- Герметичные вводы, токовводы, изоляторы с согласованным расширением.
- Термобиметаллы и прецизионные резисторы с малым температурным дрейфом.
Сплавы с нормированным ТКЛР делятся на группы по назначению. Магнитно-мягкие сплавы 79НМ, 80НМВ, 80НМВХ3 применяются в магнитопроводах и экранах. Сплавы 29НК, 32НКД, 33НК, 38НКД, 42Н, 47НД, 48НХ, 52Н служат для согласованных спаев с твёрдым стеклом и керамикой. Жаропрочные и коррозионностойкие марки 18ХМТФ, 18ХТФ, 36НХТЮ, 42НХТЮ, 40К27ХНМ, 49К2Ф, 47НХР используются в нагруженных узлах приборов. Вакуумно-индукционные варианты с индексом -ВИ отличаются пониженным содержанием газовых примесей и применяются в ответственных электровакуумных изделиях.
Полоса поставляется в холоднокатаном состоянии с нормированной твёрдостью и шероховатостью поверхности. Кромка может быть обрезной или необрезной, точность прокатки — повышенная и нормальная. Механические свойства и ТКЛР проверяются по методикам ГОСТ 10994-74. Для каждой партии оформляется сертификат качества с указанием марки, толщины, химического состава и результатов испытаний. Отгрузка со склада в Брест производится после поступления оплаты на расчётный счёт; работа ведётся только с юридическими лицами по безналичному расчёту. Возможна отсрочка платежа до 30 дней при согласовании условий.
| Марка сплава | Толщина, мм | Назначение | Стандарт |
|---|---|---|---|
| 29НК | 0,1–1,0 | Спаи со стеклом | ГОСТ 10994-74 |
| 36Н | 0,05–2,0 | Согласованное расширение | ГОСТ 10994-74 |
| 79НМ | 0,1–1,5 | Магнитные экраны | ГОСТ 10994-74 |
Чем отличается полоса из сплава с индексом -ВИ?
Индекс -ВИ обозначает вакуумно-индукционный переплав. Такой металл содержит меньше газовых и неметаллических включений, что важно для электровакуумных приборов и герметичных спаев. По геометрии и ТКЛР полоса -ВИ соответствует базовой марке.
Как подобрать марку под спай с конкретным стеклом?
Марку выбирают по значению ТКЛР в рабочем диапазоне температур и по совместимости со стеклом или керамикой. Для согласованных спаев обычно применяют сплавы 29НК, 32НКД, 33НК, 38НКД, 42Н, 47НД. Рекомендуется сверить ТКЛР материала с паспортными данными стекла.
В каком состоянии поставляется полоса и есть ли сертификат?
Полоса поставляется в холоднокатаном состоянии с нормированной твёрдостью и точностью прокатки. На каждую партию оформляется сертификат качества с указанием марки, толщины, химического состава и результатов испытаний по ГОСТ 10994-74.
