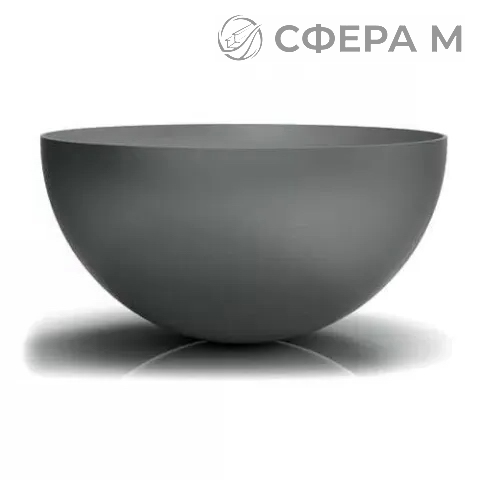

Полушаровые днища — это выпуклые днища сферической формы, представляющие собой сегмент сферы с углом раствора 180 и радиусом, равным радиусу обечайки. Такая геометрия обеспечивает равномерное распределение внутреннего давления по всей поверхности и минимальные мембранные напряжения, что делает их предпочтительным решением для сосудов и аппаратов, работающих под высоким давлением. в Бресте полушаровые днища востребованы при изготовлении ёмкостного, теплообменного и реакторного оборудования, а также в составе аппаратов колонного типа.
Днища изготавливают методом горячей штамповки или холодной формовки с последующей термической обработкой и контролем геометрии. Для производства применяют стали марок 09Г2С, 12Х18Н10Т и Сталь 20, выбор которых определяется рабочей средой, температурным режимом и требованиями к коррозионной стойкости. Изделия соответствуют ГОСТ Р 52630-2012, регламентирующему конструкцию и расчёт сосудов, работающих под давлением. Поставка осуществляется по Брестской области и всей территории Беларуси; уточнить наличие и оформить заявку можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
Конструктивно полушаровое днище состоит из сферической оболочки и цилиндрического борта, который служит для стыковки с обечайкой корпуса. Отношение радиуса сферы к диаметру аппарата равно 0,5, что вдвое снижает толщину стенки по сравнению с эллиптическими днищами при равном давлении. Это позволяет уменьшить металлоёмкость сосуда и массу всей конструкции. Кромки под сварной шов обрабатывают механическим способом для обеспечения требуемого зазора и стабильного проплавления.
Области применения
- Сосуды и аппараты, работающие под избыточным давлением свыше 1,6 МПа.
- Колонные аппараты нефтегазопереработки и нефтехимии.
- Теплообменники и реакторы химических производств.
- Резервуары для хранения сжиженных газов и криогенных сред.
- Элементы энергетического и котельного оборудования.
Материалы и исполнение
- 09Г2С — низколегированная сталь для сосудов, эксплуатируемых при температуре от –70 C до +450 C.
- 12Х18Н10Т — коррозионностойкая аустенитная сталь для агрессивных сред и пищевых производств.
- Сталь 20 — углеродистая качественная сталь для аппаратов общего назначения при температуре до +475 C.
- Толщина стенки рассчитывается по ГОСТ Р 52630-2012 исходя из расчётного давления и прибавки на коррозию.
Технические параметры
| Марка стали | Рабочая температура | Диаметр днища | Толщина стенки |
|---|---|---|---|
| 09Г2С | от –70 C до +450 C | до 3000 мм | от 6 до 60 мм |
| 12Х18Н10Т | от –196 C до +600 C | до 2400 мм | от 4 до 40 мм |
| Сталь 20 | от –40 C до +475 C | до 2800 мм | от 6 до 50 мм |
При заказе полушаровых днищ указывают марку стали, наружный диаметр, толщину стенки, радиус сферы и способ формовки. Отгрузка со склада в Брест производится в день поступления оплаты, доставка по городу возможна в течение рабочего дня. Изделия сопровождаются полным комплектом отгрузочных документов, включая сертификаты на металл и протоколы контроля геометрии.
Можно ли заказать полушаровые днища с доставкой в Брест?
Да, доставка по городу выполняется в день отгрузки при наличии изделий на складе. Для этого достаточно согласовать заявку с менеджером и подтвердить марку стали, диаметр и толщину стенки.
Чем полушаровое днище отличается от эллиптического?
Полушаровое днище имеет радиус сферы, равный половине диаметра аппарата, что обеспечивает минимальные напряжения и позволяет уменьшить толщину стенки. Эллиптическое днище имеет меньшую высоту, но требует большей толщины металла при равном давлении.
Какие документы предоставляются на партию днищ?
На каждую партию оформляются товарно-транспортные документы, сертификаты качества на металл и протоколы контроля размеров. Полный комплект передаётся при отгрузке вместе с счётом-фактурой.
