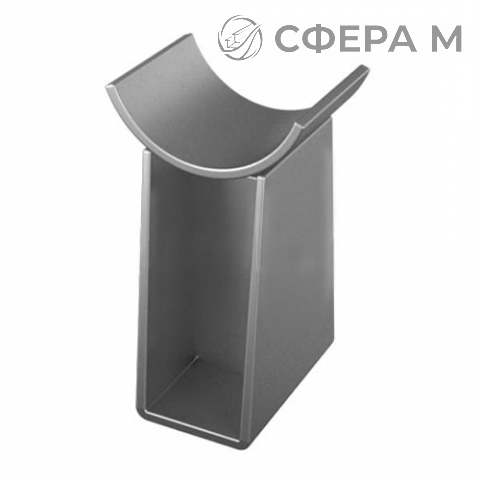

Приварная скользящая и неподвижная опора — это элемент трубопроводной системы, который воспринимает вертикальные и горизонтальные нагрузки от массы трубы с теплоизоляцией и транспортируемой среды, фиксирует трубопровод в проектном положении и обеспечивает его свободное перемещение при температурных деформациях. Скользящие опоры допускают осевое смещение трубы, неподвижные — полностью закрепляют участок, разделяя трубопровод на независимые температурные блоки. Изготавливаются методом приварки непосредственно к трубе или к строительным конструкциям, что обеспечивает жёсткое соединение без промежуточных крепежных элементов. в Бресте такие изделия востребованы при монтаже тепловых сетей, технологических трубопроводов и систем отопления промышленных объектов.
Конструкция опор регламентируется серией Л8-190.000, Л8-509.000 и ОСТ 34-10-616-93, что определяет унифицированные размеры, допустимые нагрузки и материал деталей. Основные марки стали — сталь 20 для углеродистых исполнений и AISI 304 для коррозионностойких условий эксплуатации. Типоразмерный ряд охватывает наружные диаметры труб от 32 до 1620 мм, что позволяет подобрать опору для магистральных и распределительных трубопроводов. Допустимая нагрузка варьируется от 100 до 33 000 кгс в зависимости от исполнения. Поставка осуществляется по Брестской области и всей Беларуси; уточнить наличие и оформить заявку можно по телефону +375 33 347-76-66 или по электронной почте brest@sfera-m.by.
При выборе исполнения учитывают расчётную нагрузку, температурный режим, наличие агрессивных сред и способ прокладки — надземный или канальный. Для трубопроводов с высокотемпературным теплоносителем применяют неподвижные опоры с усиленной сварной конструкцией, для участков с компенсацией удлинений — скользящие. Масса изделий составляет от 0,7 до 228 кг, что влияет на выбор грузоподъёмной техники при монтаже и на расчёт строительных конструкций. Сталь 20 обеспечивает достаточную прочность при рабочих температурах до 350 C, AISI 304 сохраняет коррозионную стойкость в условиях повышенной влажности и конденсата. Сварные швы выполняются с полным проваром и подлежат контролю в соответствии с требованиями к трубопроводам высокого давления.
- Скользящие опоры — для участков с осевыми температурными перемещениями трубы.
- Неподвижные опоры — для фиксации трубопровода и разделения его на температурные блоки.
- Сталь 20 — углеродистое исполнение для тепловых сетей и технологических линий.
- AISI 304 — коррозионностойкое исполнение для влажных и агрессивных сред.
- Исполнения по Л8-190.000, Л8-509.000 и ОСТ 34-10-616-93 — унифицированный ряд типоразмеров.
| Марка стали | Dн, мм | Нагрузка, кгс | Масса, кг |
|---|---|---|---|
| Сталь 20 | 57–426 | 100–6000 | 0,7–44,4 |
| Сталь 20 | 530–1020 | 7500–18500 | 46,7–132 |
| AISI 304 | 108–1620 | 500–33000 | 1,8–228 |
Монтаж выполняется сваркой с предварительной разметкой положения опор согласно проекту; отклонение по высоте и в плане не должно превышать допусков, установленных для конкретного трубопровода. При установке неподвижных опор учитывают направление температурных деформаций и размещение компенсаторов. Для заказа в Брест достаточно предоставить спецификацию с указанием диаметра, нагрузки, марки стали и количества.
Как подобрать опору по нагрузке и диаметру трубы?
Нагрузка выбирается по расчётной массе участка трубопровода с изоляцией и теплоносителем с запасом, диаметр — по наружному размеру трубы. Для точного подбора нужны данные проекта: Dн, расчётная нагрузка, температура и способ прокладки. Специалисты помогут определить подходящее исполнение при заказе до Бреста.
Чем отличаются скользящая и неподвижная опоры при монтаже?
Скользящая опора допускает осевое перемещение трубы при температурных деформациях, неподвижная жёстко фиксирует трубопровод и воспринимает усилия от компенсаторов. Неподвижные опоры устанавливают в местах разделения трубопровода на температурные блоки, скользящие — на прямых участках между ними.
Какие документы предоставляются при поставке?
На партию оформляются полный комплект отгрузочных документов и счёт, выставленный менеджером. Оплата производится безналичным переводом на счёт организации; отсрочка до 30 дней предоставляется по согласованию. Постоянным клиентам доступны скидки.
