Приварные плавники блоков подвесок вертикальных стальных трубопроводов — это несущие элементы опорно-подвесной системы, которые привариваются к стенке трубы и передают нагрузку от массы трубопровода на блок подвески. Изготовление регламентировано ГОСТ МН 3954-62. Такие плавники применяют в технологических и тепловых трубопроводах, где требуется фиксация вертикального участка с сохранением возможности температурного перемещения. Поставка осуществляется в Брест и по всей территории страны.

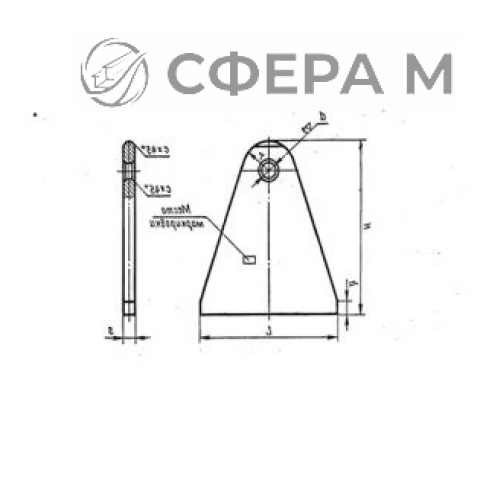

Конструктивно плавник представляет собой плоскую пластину с разделкой кромок под сварной шов, повторяющую радиус наружной поверхности трубы. Материал выбирают исходя из рабочей среды и температуры: углеродистые стали марок Сталь 3 и Сталь 20 применяют для нейтральных и слабоагрессивных сред, низколегированную 09Г2С — для конструкций, работающих при отрицательных температурах, теплоустойчивую 12ХМ — для паропроводов, коррозионностойкую 12Х18Н10Т — для агрессивных сред. Геометрия плавника определяется диаметром трубы и типоразмером блока подвески. Отгрузка со склада в Бресте ведётся по безналичному расчёту для юридических лиц; по Брестской области доставка занимает 1–2 дня. Телефон для заявок: +375 33 347-76-66, почта brest@sfera-m.by.
При монтаже плавник устанавливают по оси действия нагрузки, а сварной шов выполняют сплошным по всему контуру примыкания. Перед сваркой кромки зачищают до металлического блеска, контролируют зазор и совпадение радиуса с поверхностью трубы. Для конструкций, работающих под переменными нагрузками, применяют плавники из 09Г2С с гарантированным пределом текучести, что снижает риск образования трещин в зоне термического влияния. Масса деталей варьируется от 0,49 до 2,56 кг в зависимости от типоразмера, что учитывают при расчёте нагрузок на подвеску.
Области применения
- Технологические трубопроводы нефтегазовой и химической промышленности.
- Тепловые сети и паропроводы с высокими рабочими температурами.
- Вертикальные участки насосных и компрессорных обвязок.
- Энергетические установки и котельное оборудование.
Материалы и условия эксплуатации
- Сталь 3, Сталь 20 — нейтральные среды, умеренные температуры.
- 09Г2С — холодостойкие конструкции, отрицательные температуры.
- 12ХМ — теплоустойчивые элементы паропроводов.
- 12Х18Н10Т — коррозионностойкое исполнение для агрессивных сред.
| Марка стали | Масса, кг | Длина L, мм | Ширина H, мм |
|---|---|---|---|
| Сталь 20 | 0.49 | 142 | 80 |
| 09Г2С | 1.73 | 195 | 160 |
| 12Х18Н10Т | 2.56 | 225 | 200 |
Типоразмер подбирают по наружному диаметру трубы, массе подвешиваемого участка и расчётной нагрузке на блок подвески. При комплектации заказа указывают марку стали, длину и ширину плавника, а также количество по каждому типоразмеру. Для регулярных поставок на промышленные объекты до Бреста действуют условия отсрочки платежа до 30 дней при согласовании. Полный комплект отгрузочных документов предоставляется на всю партию.
Можно ли заказать плавники разных типоразмеров в одной партии?
Да, заказ комплектуется по типоразмерам и маркам стали в требуемых пропорциях. В заявке указывают массу, длину и ширину каждой позиции, а также марку стали согласно ГОСТ МН 3954-62. Отгрузка по Бресту возможна в день поступления оплаты.
Какую марку стали выбрать для паропровода?
Для паропроводов с высокими рабочими температурами применяют теплоустойчивую сталь 12ХМ. Она сохраняет прочностные свойства при длительной эксплуатации под нагрузкой. Для агрессивных сред используют коррозионностойкую 12Х18Н10Т.
Нужен ли сертификат качества на плавники?
На всю продукцию предоставляются документы, подтверждающие марку стали и соответствие ГОСТ МН 3954-62. Комплект отгрузочных документов передаётся вместе с партией. При необходимости данные вносят в заявку до отгрузки.
