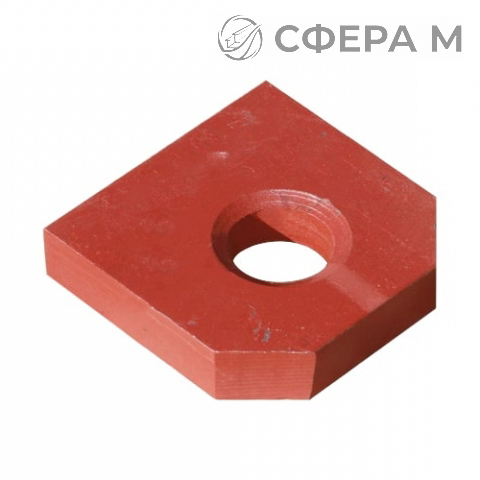

Проушины для подвесок трубопроводов — это несущие детали, которые передают вертикальную нагрузку от трубопровода на строительные конструкции через тяги и траверсы. Изделие представляет собой серьгу с отверстием под палец или тягу, воспринимающую растягивающее усилие. в Бресте такие элементы востребованы при монтаже технологических и тепловых сетей на промышленных объектах.
Проушины изготавливают по ОСТ 24.125.104-01 и ОСТ 34-10-733-93 из углеродистых и легированных марок. Исполнение из стали 20 и Стали 3 применяют для сетей с рабочей температурой до 300 C, тогда как 09Г2С сохраняет прочность при отрицательных температурах. Коррозионностойкие 08Х18Н10Т и 12Х18Н10Т выбирают для агрессивных сред, а 15Х5М и 20Х1М1Ф1ТР — для высокотемпературных паропроводов. Поставки ведутся по Брестской области, телефон +375 33 347-76-66, почта brest@sfera-m.by.
Типоразмерный ряд охватывает высоту от 70 до 415 мм и диаметр тяги от 12 до 56 мм. Масса деталей варьируется от 0,19 до 29,6 кг, что учитывают при подборе опор и расчёте нагрузок на строительные конструкции. Проушины комплектуют с тягами, серьгами и пружинными блоками в единую подвеску.
Области применения
- Технологические трубопроводы нефтегазовой и химической промышленности.
- Тепловые сети и паропроводы энергетических установок.
- Опоры трубопроводов систем отопления и водоснабжения.
- Металлургические и горно-обогатительные производства.
Материалы и условия эксплуатации
- Сталь 20, Сталь 3 — умеренные температуры, нейтральные среды.
- 09Г2С — северное исполнение, низкие температуры.
- 08Х18Н10Т, 12Х18Н10Т — коррозионностойкие среды.
- 15Х5М, 20Х1М1Ф1ТР — высокотемпературные паропроводы.
| Марка стали | Высота, мм | D тяги, мм | Масса, кг |
|---|---|---|---|
| Сталь 20 | 70–160 | 12–24 | 0,19–2,9 |
| 09Г2С | 165–265 | 30–42 | 4,52–11,5 |
| 12Х18Н10Т | 350–415 | 48–56 | 20,7–29,6 |
Подбор проушины выполняют по диаметру тяги, высоте серьги и материалу, исходя из расчётного усилия и температуры среды. Для агрессивных и высокотемпературных условий применяют соответствующие легированные марки. Отгрузка со склада в Брест идёт по счёту, выставленному менеджером, с полным комплектом документов.
Можно ли подобрать проушину под конкретную тягу?
Да, типоразмер подбирают по диаметру тяги от 12 до 56 мм и требуемой высоте серьги. Дополнительно учитывают марку стали и расчётную нагрузку на подвеску.
Какие марки стали применяют для высокотемпературных паропроводов?
Для таких условий используют 15Х5М и 20Х1М1Ф1ТР, сохраняющие прочность при повышенных температурах. Для коррозионных сред подходят 08Х18Н10Т и 12Х18Н10Т.
Какой документ регламентирует изготовление проушин?
Изготовление ведётся по ОСТ 24.125.104-01 и ОСТ 34-10-733-93. Эти стандарты задают размеры, материалы и требования к несущей способности деталей.
