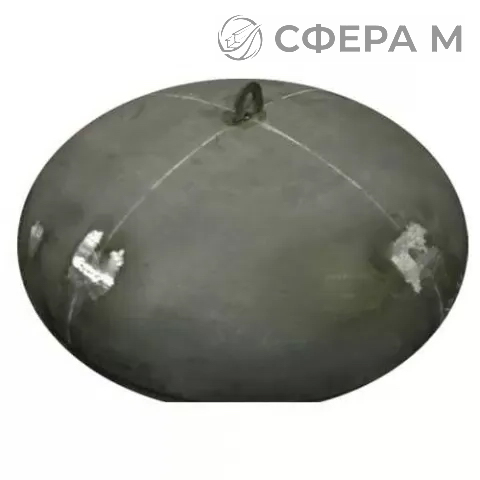

Сегментное (лепестковое) днище — это составной элемент корпуса сосуда или аппарата, формируемый из отдельных штампованных лепестков и центрального сегмента, сваренных между собой. Такая конструкция применяется при изготовлении днищ больших диаметров, где цельноштампованная заготовка технологически невозможна или экономически нецелесообразна. в Брест поставляются днища по ОСТ 26-291-94 из марок 09Г2С, 12Х18Н10Т и стали 20.
Лепестковое днище собирают из радиальных лепестков и центрального диска, соединяемых сварными швами. Форма поверхности может быть эллиптической, сферической или торосферической — в зависимости от проекта аппарата. Заготовки лепестков получают холодной или горячей штамповкой с последующей обрезкой кромок под сварку. Для изготовления применяют листовой прокат толщиной, рассчитанной по давлению и диаметру. Контроль геометрии выполняют шаблонами, а сварные соединения — неразрушающими методами. Отгрузка со склада в Бресте и доставка по Брестской области осуществляются по согласованному графику; телефон +375 33 347-76-66, почта brest@sfera-m.by.
Материал выбирают по условиям эксплуатации. Сталь 20 применяют для неагрессивных сред и умеренных температур, 09Г2С — для сосудов, работающих под давлением при отрицательных температурах, 12Х18Н10Т — для коррозионно-активных сред и пищевых производств. Толщину стенки определяют расчётом на прочность с учётом прибавки на коррозию.
- 09Г2С — низколегированная сталь для сосудов под давлением, рабочий диапазон до –40 C.
- 12Х18Н10Т — коррозионностойкая аустенитная сталь для агрессивных и пищевых сред.
- Сталь 20 — углеродистая сталь для неагрессивных сред и умеренных параметров.
- Эллиптическая, сферическая и торосферическая форма поверхности.
Области применения
Сегментные днища востребованы в нефтегазовой, химической и нефтехимической отраслях, в энергетике, целлюлозно-бумажном производстве и пищевой промышленности. Их устанавливают на вертикальные и горизонтальные резервуары, колонные аппараты, реакторы, сепараторы, теплообменники и ёмкости хранения. При больших диаметрах лепестковая конструкция упрощает транспортировку и монтаж по сравнению с цельным днищем. Сварку выполняют по аттестованным технологиям с последующим контролем швов. Поставка в Брест ведётся только юридическим лицам по безналичному расчёту на основании счёта.
Технические параметры
| Марка стали | Диаметр, мм | Стандарт | Форма поверхности |
|---|---|---|---|
| Сталь 20 | 1000–2600 | ОСТ 26-291-94 | эллиптическая |
| 09Г2С | 1400–3600 | ОСТ 26-291-94 | эллиптическая, сферическая |
| 12Х18Н10Т | 1000–4500 | ОСТ 26-291-94 | эллиптическая, торосферическая |
Можно ли заказать сегментное днище нестандартного диаметра?
Да, лепестковые днища изготавливают по проекту заказчика. Для этого предоставляют диаметр, марку стали, толщину стенки, форму поверхности и рабочие параметры среды. На основании этих данных выполняют расчёт и формируют заказ.
Как контролируют качество сварных швов лепесткового днища?
Швы проверяют визуально-измерительным контролем, ультразвуковой или радиографической дефектоскопией в объёме, установленном проектом и ОСТ 26-291-94. Результаты фиксируют в сопроводительной документации.
Какие документы прилагаются к партии днищ?
На партию оформляют паспорт, сертификаты на металл, протоколы контроля сварных соединений и упаковочные листы. Отгрузка выполняется после поступления оплаты на расчётный счёт.
