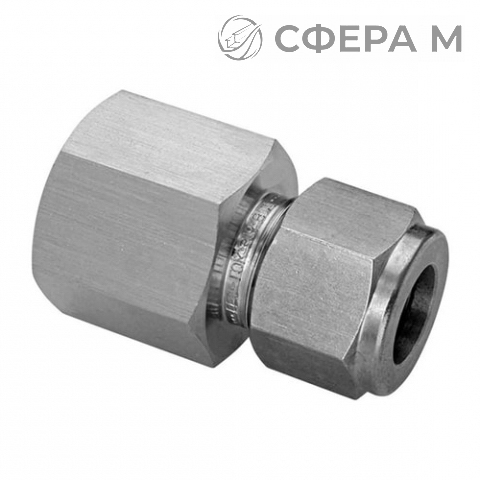

Штуцер нержавеющий CFC — соединительный элемент трубопроводной обвязки, изготовленный из коррозионностойкой стали марки AISI 316. Такое исполнение востребовано в системах, где рабочая среда агрессивна к углеродистым сталям: растворы солей, слабые кислоты, морская вода, технологические конденсаты. Деталь применяют при монтаже контрольно-измерительных приборов, импульсных линий, пневмо- и гидросистем в Бресте и на объектах по всей республике.
Конструкция CFC относится к резьбовым штуцерным соединениям и обеспечивает герметичную стыковку трубки с корпусным оборудованием без сварки. Аустенитная сталь AISI 316 содержит молибден, что повышает стойкость к питтинговой коррозии и межкристаллитному разрушению при повышенных температурах. Типоразмерный ряд охватывает наружные диаметры D от 2.4 до 21.8 мм и высоты H от 14 до 41 мм, что позволяет подобрать деталь под конкретную линию. Отгрузка со склада в Брест ведётся по счёту, выставленному менеджером; оплата — безналичным переводом, для юридических лиц. Поставки по Брестской области и другим регионам сопровождаются полным комплектом отгрузочных документов. Телефон для консультации по подбору: +375 33 347-76-66, почта brest@sfera-m.by.
При выборе исполнения учитывают не только диаметр, но и шаг резьбы, тип уплотнения и материал прокладки. Для агрессивных сред применяют уплотнительные кольца из фторполимера, для высоких давлений — металлические уплотнения по конусу. Монтаж выполняют динамометрическим ключом, не допуская перетяжки, которая деформирует трубку и снижает ресурс соединения. Повторное использование деталей после демонтажа не рекомендовано из-за остаточной деформации прижимных элементов.
Области применения
- Импульсные линии манометров, датчиков давления и уровня.
- Пневматические и гидравлические приводы запорной арматуры.
- Дозирующие и аналитические контуры химических производств.
- Системы пробоотбора и подготовки пробы на нефтегазовых объектах.
- Трубопроводы охлаждения и обогрева технологического оборудования.
Материал и совместимость
Сталь AISI 316 сохраняет механические свойства в диапазоне от –196 C до +600 C в зависимости от среды и наличия хлоридов. Соединения CFC совместимы с трубками из нержавеющих сталей 304, 316, 321, а также с медными и латунными линиями при соответствующем уплотнении. Для сварных переходов применяют приварные ниппели того же типоразмера.
| Наружный диаметр D, мм | Высота H, мм | Марка стали | Тип соединения |
|---|---|---|---|
| 2.4–6.4 | 14–19 | AISI 316 | резьбовое |
| 7.9–12.7 | 18–27 | AISI 316 | резьбовое |
| 15.9–21.8 | 30–41 | AISI 316 | резьбовое |
Комплектация заказа включает подбор типоразмера по диаметру трубки и резьбовой части, проверку совместимости с рабочей средой и оформление отгрузочных документов. Отгрузка возможна самовывозом со склада или доставкой по Бресту в день оформления заказа при наличии позиции на складе.
Можно ли подобрать штуцер CFC под нестандартный диаметр трубки?
Ряд охватывает значения D от 2.4 до 21.8 мм. Если требуемый размер выходит за пределы ряда, подбирается ближайшее исполнение с переходным ниппелем либо рассматривается аналог из другой серии. Для консультации по совместимости направьте параметры линии менеджеру.
Какие уплотнения применяются в соединениях CFC?
Используют кольца из фторполимера, паронита или металлические уплотнения по конусу. Выбор зависит от давления, температуры и химической активности среды. Для хлоридсодержащих растворов предпочтительны фторполимерные уплотнения.
Предоставляются ли документы о качестве на партию?
Да, на поставляемую партию оформляется сертификат качества с указанием марки стали и результатов испытаний. По запросу предоставляются данные о химическом составе плавки и механических свойствах.
