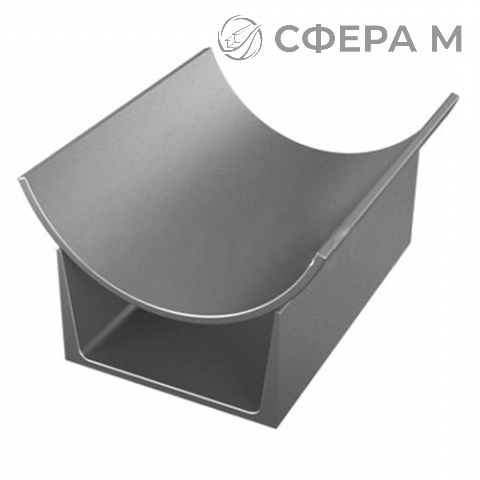

Швеллерные скользящие и неподвижные опоры — это элементы трубопроводных систем, предназначенные для восприятия вертикальных и горизонтальных нагрузок от трубопровода и передачи их на строительные конструкции. Скользящие опоры допускают осевое перемещение трубы при температурных деформациях, неподвижные — фиксируют трубопровод в заданной точке, разделяя его на независимые участки. Изготовление ведётся по ОСТ 36-146-88 и серии Л8-147.000, материал несущего швеллера — сталь 20. Продукция поставляется на объекты в Бресте и по всей республике.
Конструктивно изделие состоит из швеллера, хомута или упора, а также опорной подушки, скользящей по направляющей. Типоразмерный ряд охватывает наружные диаметры от 57 до 820 мм, что позволяет комплектовать как технологические, так и тепловые сети. Опоры применяются при надземной и подземной прокладке в каналах, при рабочих температурах теплоносителя до 350 C и давлении до 2,5 МПа. Для подбора достаточно указать Dн трубы, тип опоры и расчётную нагрузку. Отгрузка со склада в Брест выполняется после поступления оплаты, доставка по Брестской области занимает 1–2 дня. Телефон для заявок — +375 33 347-76-66, почта — brest@sfera-m.by.
Скользящие опоры устанавливают с шагом, определяемым расчётом на прочность и прогиб, обычно в пределах 3–6 м для горизонтальных участков. Неподвижные опоры монтируют на границах компенсаторных участков, у арматуры и ответвлений, где требуется жёсткая фиксация. Хомутовые соединения обеспечивают равномерное распределение усилия по окружности трубы и снижают риск локальных деформаций стенки.
- Скользящие опоры — свободное осевое перемещение трубы при нагреве и охлаждении.
- Неподвижные опоры — фиксация трубопровода и восприятие усилий от компенсаторов.
- Хомутовые исполнения — для труб без приварки элементов к стенке.
- Упорные исполнения — для восприятия значительных горизонтальных нагрузок.
Материалы и условия эксплуатации
Несущий швеллер из стали 20 обладает достаточной прочностью и свариваемостью для изготовления опорных конструкций. Антикоррозионная защита выполняется грунтованием или горячим цинкованием в зависимости от условий объекта. При подземной прокладке в каналах опоры работают при повышенной влажности, поэтому покрытие подбирается с учётом категории размещения.
| Тип опоры | Dн, мм | Марка стали | Норматив |
|---|---|---|---|
| Скользящая | 57–219 | Сталь 20 | ОСТ 36-146-88 |
| Неподвижная | 273–426 | Сталь 20 | Л8-147.000 |
| Хомутовая | 478–820 | Сталь 20 | ОСТ 36-146-88 |
Комплектация заказа
Для оформления заявки указывают тип опоры, наружный диаметр трубы, марку стали и требуемое защитное покрытие. Расчётные нагрузки и шаг установки определяются проектом. Отгрузка по Бресту возможна в день оплаты, в остальные регионы — от двух дней. Работаем только с юридическими лицами по безналичному расчёту, отсрочка платежа предоставляется до 30 дней по согласованию.
Можно ли подобрать опору под нестандартный диаметр трубы?
Да, при заказе в Брест изделие изготавливается под указанный наружный диаметр и тип хомута. Для этого в заявке указывают Dн, марку стали и норматив, по которому требуется изготовление.
Чем отличаются скользящая и неподвижная опоры по условиям монтажа?
Скользящая опора допускает осевое перемещение трубы и устанавливается на прямых участках с расчётным шагом. Неподвижная фиксирует трубопровод и монтируется у компенсаторов, арматуры и ответвлений, где требуется жёсткое закрепление.
Какие документы предоставляются при отгрузке?
На партию оформляются товарная накладная, счёт-фактура и паспорт изделия с указанием марки стали, нормативa и типоразмеров. Полный комплект отгрузочных документов передаётся вместе с продукцией.
