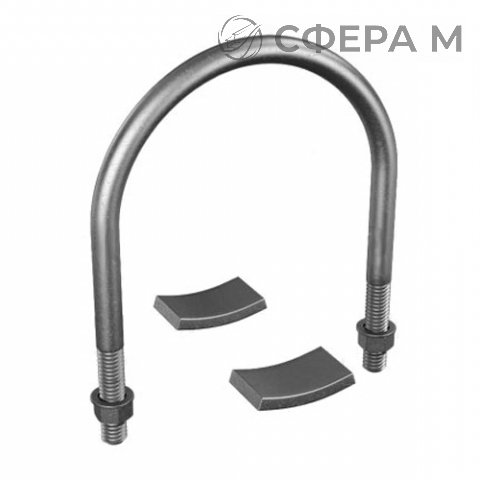

Скользящая и неподвижная опора с направляющим хомутом — это элемент трубопроводной системы, предназначенный для восприятия вертикальных и горизонтальных нагрузок, фиксации трубопровода в проектном положении и компенсации температурных удлинений. Конструкция включает направляющий хомут, который ограничивает поперечные перемещения трубы и обеспечивает свободное осевое скольжение при нагреве или охлаждении. Опоры применяются в тепловых сетях, технологических трубопроводах пара, горячей воды и газообразных сред. в Бресте такие изделия востребованы при монтаже котельных, тепловых пунктов и промышленных эстакад.
Изготовление опор регламентируется серией Л8-197.000, ОСТ 34-10-620-93 и СТО 79814898 132-2009. Основной материал — сталь 20 и коррозионностойкая AISI 304. Направляющий хомут воспринимает боковые усилия, а скользящая посадка обеспечивает перемещение трубы вдоль оси. Неподвижные опоры жёстко фиксируют трубопровод и передают нагрузку на строительные конструкции. Поставка осуществляется по Брестской области, оформить заказ можно по телефону +375 33 347-76-66 или электронной почте brest@sfera-m.by.
Опоры подбираются по наружному диаметру трубы, расчётной нагрузке и массе. Диапазон Dн охватывает трубопроводы от 57 до 530 мм, допустимая нагрузка составляет от 100 до 4000 кгс. Масса изделий варьируется от 0,2 до 10 кг в зависимости от типоразмера и исполнения. Для трубопроводов больших диаметров применяются усиленные хомуты с увеличенной площадью опорной поверхности. При заказе в Брест важно указать тип опоры, диаметр, нагрузку и материал исполнения.
Конструктивные особенности и применение
Скользящие опоры устанавливаются на промежуточных участках трубопровода и допускают осевое перемещение. Неподвижные опоры монтируются в узлах, где требуется жёсткая фиксация. Направляющий хомут предотвращает поперечные смещения и защищает изоляцию от повреждений.
- Тепловые сети и системы центрального отопления.
- Технологические трубопроводы пара и горячей воды.
- Промышленные котельные и тепловые пункты.
- Эстакады и наружные трубопроводные системы.
Материалы и нормативная база
Сталь 20 применяется для умеренных температур и стандартных условий эксплуатации. AISI 304 выбирается для агрессивных сред и повышенных требований к коррозионной стойкости. Нормативные документы Л8-197.000, ОСТ 34-10-620-93 и СТО 79814898 132-2009 определяют размеры, допуски и условия применения.
| Марка стали | Dн, мм | Нагрузка, кгс | Масса, кг |
|---|---|---|---|
| Сталь 20 | 57–219 | 100–700 | 0,2–2,5 |
| Сталь 20 | 273–426 | 1400–3000 | 2,13–7,25 |
| AISI 304 | 57–530 | 100–4000 | 0,2–10 |
Можно ли заказать опоры с направляющим хомутом до Бреста?
Да, доставка до Бреста осуществляется в день оформления заказа при наличии позиций на складе. Отгрузка производится после поступления оплаты на расчётный счёт.
Как подобрать типоразмер опоры под трубопровод?
Необходимо знать наружный диаметр трубы, расчётную вертикальную и горизонтальную нагрузку, температуру теплоносителя и тип прокладки. По этим данным подбирается исполнение по серии Л8-197.000 или ОСТ 34-10-620-93.
Чем отличается скользящая опора от неподвижной?
Скользящая опора допускает осевое перемещение трубы при температурных деформациях. Неподвижная опора жёстко фиксирует трубопровод и передаёт усилия на строительные конструкции.
