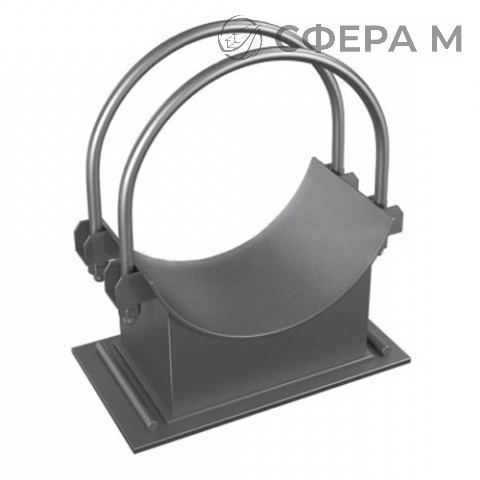

Скользящая направляющая двуххомутовая опора — это подвижная опорная конструкция трубопровода, состоящая из двух хомутов, охватывающих трубу, и направляющих элементов, обеспечивающих продольное перемещение трубопровода при температурных деформациях. Изделие изготавливается по ОСТ 108.275.34-80 и применяется в тепловых сетях, на технологических трубопроводах ТЭС и котельных, где требуется компенсация линейного удлинения без поперечных смещений. в Бресте такие опоры востребованы при монтаже и реконструкции систем теплоснабжения и паропроводов.
Конструкция воспринимает вертикальную нагрузку от массы трубы с теплоносителем и изоляцией, одновременно допуская осевое скольжение по направляющим. Хомуты изготавливаются из листовой стали методом гибки и сварки, направляющие — из профильного проката. Для изготовления применяются марки стали 09Г2С, 30Х3МФ, 40ХМФА и Сталь 20, что позволяет подбирать исполнение под расчётную температуру и агрессивность среды. Поставка осуществляется по Брестской области и всей Беларуси; телефон для заявок — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Типоразмерный ряд охватывает наружные диаметры труб от 325 до 720 мм с соответствующим изменением ширины опоры и массы. Опора подбирается по Dн трубопровода, расчётной нагрузке и величине температурного удлинения. При монтаже важно обеспечить соосность направляющих и свободный ход хомутов, чтобы исключить заклинивание и передачу изгибающих усилий на патрубки оборудования. Отгрузка со склада в Брест выполняется после поступления оплаты, документы оформляются в полном объёме.
Материалы и условия применения
- 09Г2С — низколегированная сталь для конструкций, работающих при умеренных и низких температурах.
- 30Х3МФ и 40ХМФА — теплостойкие стали для элементов, контактирующих с горячим теплоносителем.
- Сталь 20 — углеродистая сталь общего назначения для менее нагруженных узлов.
- Сварные швы хомутов и направляющих выполняются с учётом толщины проката и марки стали.
Подбор и монтаж
- Диаметр опоры выбирается по наружному диаметру трубы: 325, 377, 426, 465, 530, 630 или 720 мм.
- Ширина опоры В возрастает от 405 до 822 мм в зависимости от типоразмера.
- Направляющие устанавливаются параллельно оси трубопровода с обеспечением свободного скольжения.
- Крепление к строительным конструкциям выполняется через опорные подушки или закладные детали.
| Dн, мм | В, мм | Масса, кг | Марка стали |
|---|---|---|---|
| 325 | 405 | 33.5 | 09Г2С |
| 426 | 488 | 52.4 | Сталь 20 |
| 720 | 822 | 144.1 | 30Х3МФ |
Можно ли заказать опору нестандартного диаметра?
Изготовление ведётся по ОСТ 108.275.34-80 в пределах типоразмерного ряда. Для труб с Dн, отличающимся от стандартного, требуется отдельное согласование конструкции с учётом нагрузки и условий эксплуатации. Заявки принимаются по Бресту и всей республике.
Как выбрать марку стали для опоры?
Марка подбирается по расчётной температуре теплоносителя и условиям окружающей среды. Для умеренных параметров применяется Сталь 20 или 09Г2С, для повышенных температур — теплостойкие 30Х3МФ и 40ХМФА.
Какие документы предоставляются при отгрузке?
На партию оформляются товарная накладная, счёт-фактура и паспорт изделия с указанием марки стали, типоразмера и соответствия ОСТ. Отгрузка производится после поступления оплаты на расчётный счёт.
