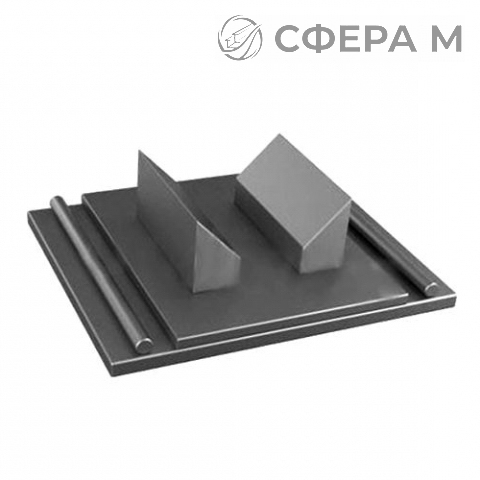

Скользящая направляющая опора — это узел трубопроводной системы, предназначенный для восприятия вертикальных нагрузок от массы трубопровода и его содержимого с одновременным обеспечением свободного продольного перемещения при температурных деформациях. В отличие от неподвижных опор, скользящие допускают осевое смещение трубы по опорной поверхности, что снижает напряжения в металле и компенсирует тепловое удлинение. в Бресте такие изделия востребованы при монтаже технологических и тепловых сетей на промышленных объектах.
Конструктивно опора состоит из хомутовой или сегментной обоймы, опорной подушки и скользящего элемента, закрепляемого на строительной конструкции. Материал исполнения подбирается по параметрам рабочей среды: углеродистые стали Сталь 3, Сталь 20, Сталь 35 и 20К применяют для нейтральных и слабоагрессивных сред с температурой до 400–450 C; низколегированные 09Г2С, 12ХМ и 12Х1МФ — для повышенных температур и давлений; коррозионностойкие 08Х18Н10Т и 12Х18Н10Т — для агрессивных сред и криогенных условий. Изготовление регламентируется ГОСТ и отраслевыми стандартами, включая Л8-180.000, Л8-514.000, Л8-517.000, ОСТ 24.125.158-01 и ОСТ 108.275.36-80. Поставка осуществляется по Брестской области, телефон для заявок — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Основные технические параметры, по которым подбирается опора, — наружный диаметр трубы Dн, воспринимаемая нагрузка и масса изделия. Типоразмерный ряд охватывает трубопроводы от 14 до 1620 мм с нагрузками от долей килограмма до 33 000 кгс, что позволяет комплектовать как магистральные теплотрассы, так и обвязку котельного и насосного оборудования. Масса опоры зависит от диаметра, материала и типа скользящего элемента и составляет от 1,5 до 351 кг.
Области применения
- Тепловые сети и паропроводы ТЭЦ, ГРЭС и котельных.
- Технологические трубопроводы нефтегазовой и химической промышленности.
- Обвязка насосных агрегатов, теплообменников и ёмкостного оборудования.
- Системы отопления и горячего водоснабжения промышленных зданий.
- Трубопроводы с компенсацией температурных удлинений в пределах до 400 C.
Материалы и стандарты изготовления
- Сталь 3, Сталь 20, Сталь 35 — углеродистые стали общего назначения.
- 09Г2С — низколегированная сталь для конструкций с повышенной нагрузкой.
- 12ХМ, 12Х1МФ, 20К — теплоустойчивые стали для паропроводов высокого давления.
- 08Х18Н10Т, 12Х18Н10Т — коррозионностойкие аустенитные стали.
- ГОСТ Л8-180.000, Л8-514.000, Л8-517.000, ОСТ 24.125.158-01, ОСТ 108.275.36-80.
Типовые параметры опор
| Dн, мм | Нагрузка, кгс | Масса, кг | Марка стали |
|---|---|---|---|
| 57 | 300 | 2,6 | Сталь 20 |
| 325 | 3600 | 30,5 | 09Г2С |
| 1420 | 33000 | 351 | 12Х1МФ |
При заказе указывают диаметр трубопровода, расчётную нагрузку, марку стали и стандарт изготовления — это позволяет подобрать опору с требуемой несущей способностью и ресурсом. Отгрузка со склада в Брест выполняется в день поступления оплаты, доставка по городу возможна в течение дня.
Можно ли подобрать опору для трубопровода нестандартного диаметра?
Да, при наличии технического задания изготовим опору по индивидуальным размерам с указанием марки стали и стандарта. Для этого достаточно предоставить эскиз или параметры трубопровода.
Чем скользящая опора отличается от неподвижной?
Скользящая опора допускает осевое перемещение трубы при температурных деформациях, тогда как неподвижная жёстко фиксирует трубопровод и передаёт усилия на строительные конструкции.
Какие документы предоставляются при отгрузке?
На каждую партию оформляются товарная накладная, счёт-фактура и паспорт изделия с указанием марки стали, стандарта изготовления и результатов приёмочного контроля.
