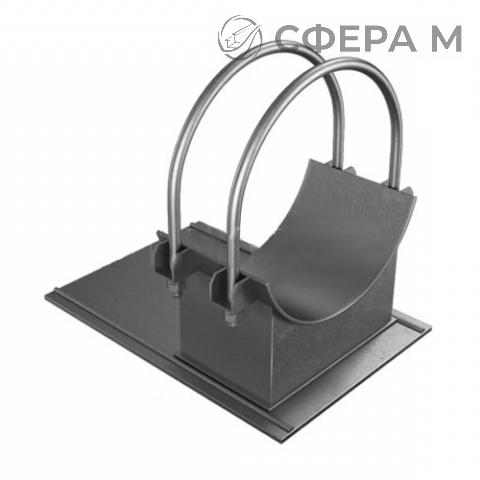

Скользящая неподвижная опора — это элемент трубопроводной системы, который воспринимает вертикальные и горизонтальные нагрузки от веса трубы с теплоносителем, фиксирует положение трубопровода в заданной точке и одновременно допускает его продольное перемещение при температурных деформациях. Конструктивно изделие состоит из сварного корпуса, опорной подушки и хомутового или сегментного зажима, охватывающего трубу. Применяется в тепловых сетях, технологических трубопроводах пара и горячей воды, системах отопления и промышленной обвязке. в Брест поставляются опоры под трубы наружным диаметром от 57 до 1620 мм.
Опоры изготавливаются по отраслевым стандартам ОСТ 34-10-623-93 и ОСТ 34-10-723-93, регламентирующим конструкцию, размеры и допустимые нагрузки. Основной материал — конструкционная углеродистая сталь 20, для коррозионно-активных сред и повышенных требований к долговечности применяется нержавеющая сталь AISI 304. Допустимая вертикальная нагрузка на опору составляет от 1 до 330 кН, собственная масса изделия варьируется от 2,3 до 351 кг в зависимости от типоразмера. Поставка осуществляется по Брестской области и всей территории страны, оформление — по безналичному расчёту для юридических лиц. Телефон для консультации: +375 33 347-76-66, электронная почта: brest@sfera-m.by.
Скользящие неподвижные опоры устанавливаются на несущих строительных конструкциях, кронштейнах и эстакадах. При монтаже важно обеспечить совпадение оси опоры с осью трубопровода и надёжное крепление к основанию, чтобы исключить смещение под действием динамических нагрузок. Для трубопроводов с высокотемпературным теплоносителем применяются опоры с увеличенной площадью скольжения и термостойкими прокладками. Изделия подбираются по диаметру трубы, расчётной нагрузке и условиям эксплуатации. Отгрузка со склада в Брест выполняется в день поступления оплаты, доставка по городу возможна в течение дня.
Материалы и условия применения
- Сталь 20 — для трубопроводов пара, горячей воды и отопления при температуре до 350 C.
- AISI 304 — для агрессивных сред, повышенной влажности и объектов с требованиями к коррозионной стойкости.
- ОСТ 34-10-623-93 — стандарт на неподвижные опоры скользящего типа для тепловых сетей.
- ОСТ 34-10-723-93 — стандарт на опоры трубопроводов с расширенным диапазоном нагрузок.
Технические параметры
| Марка стали | Наружный диаметр трубы, мм | Допустимая нагрузка, кН | Масса, кг |
|---|---|---|---|
| Сталь 20 | 57–426 | 1–60 | 2,3–40,9 |
| Сталь 20 | 530–1020 | 75–185 | 52,8–173 |
| AISI 304 | 108–1620 | 11–330 | 10,8–351 |
Как подобрать опору под конкретный трубопровод?
Необходимо знать наружный диаметр трубы, расчётную вертикальную нагрузку и температуру теплоносителя. По этим данным выбирается типоразмер по ОСТ 34-10-623-93 или ОСТ 34-10-723-93 и марка стали. Для стандартных условий достаточно стали 20, для агрессивных сред — AISI 304. Консультацию по подбору можно получить в Бресте по телефону или электронной почте.
Чем скользящая неподвижная опора отличается от направляющей?
Неподвижная опора фиксирует трубопровод в точке установки, воспринимая усилия от температурных деформаций и передавая их на строительные конструкции. Направляющая опора допускает осевое перемещение трубы, но ограничивает поперечные смещения. В тепловых сетях оба типа применяются совместно для организации компенсации.
Какие документы предоставляются при отгрузке?
На всю продукцию оформляются товарная накладная, счёт-фактура и паспорт изделия с указанием марки стали, стандарта изготовления и технических характеристик. Отгрузка производится только юридическим лицам по безналичному расчёту. Возможна отсрочка платежа до 30 дней при согласовании условий.
