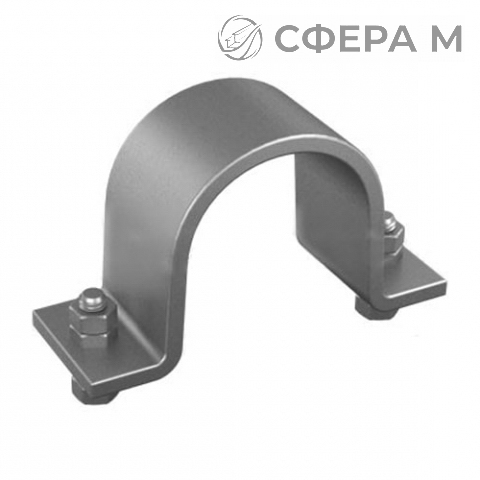

Скользящая опора без изоляции марки Л8-513.000 из стали 20 — это неподвижная направляющая деталь трубопроводных систем, которая воспринимает вертикальные и горизонтальные нагрузки, обеспечивает свободное осевое перемещение трубы при температурных деформациях и удерживает её в проектном положении. Конструкция не имеет теплоизоляционного слоя, поэтому применяется в местах, где теплопотери не критичны либо изоляция монтируется отдельно. Изготовление по ГОСТ с применением стали 20 гарантирует стабильные механические свойства и свариваемость. Поставки осуществляются со склада в Брест, отгрузка — по безналичному расчёту для юридических лиц.
Опоры востребованы при прокладке тепловых сетей, технологических трубопроводов пара и горячей воды, в системах отопления и водоснабжения промышленных объектов. Деталь устанавливается на несущие конструкции, кронштейны и эстакады, работает в условиях знакопеременных нагрузок и умеренных температур. Номенклатура охватывает наружные диаметры от 16 до 89 мм и нагрузки от 70 до 250 кН, что позволяет подобрать типоразмер под конкретный участок трассы. Доставка по Брестской области занимает 1–2 дня, телефон для консультаций инженера — +375 33 347-76-66, электронная почта — brest@sfera-m.by.
Конструктивные особенности и материалы
Скользящая опора состоит из хомута, направляющей скобы и опорной площадки, соединённых сварным швом. Сталь 20 сохраняет прочность при рабочих температурах до 300 C и хорошо переносит динамические воздействия. Отсутствие изоляции упрощает монтаж, снижает массу узла и позволяет осматривать состояние металла без демонтажа защитного слоя. Для установки в Брест детали поставляются с полным комплектом сопроводительных документов, включая сертификаты на материал.
- Хомут — охватывает трубу и фиксирует её от поперечного смещения.
- Направляющая скоба — задаёт ось продольного хода при температурном удлинении.
- Опорная площадка — передаёт нагрузку на строительные конструкции.
- Сварное соединение — обеспечивает жёсткость узла при знакопеременных усилиях.
Области применения
Детали применяют на эстакадах и в каналах теплотрасс, в системах пароснабжения, на технологических линиях химических и нефтеперерабатывающих производств, в узлах ввода инженерных сетей в здания. Опора подходит для трубопроводов с осевым перемещением до расчётной величины, указанной в проекте. При подборе учитывают наружный диаметр трубы, массу участка, температурный режим и схему компенсации удлинений.
| Марка | Сталь | Нагрузка, кН | Dн, мм | Масса, кг |
|---|---|---|---|---|
| Л8-513.000 | 20 | 70 | 16–32 | 0.104–0.254 |
| Л8-513.000 | 20 | 100 | 38–57 | 0.294–0.584 |
| Л8-513.000 | 20 | 150–250 | 76–89 | 0.714–0.804 |
Можно ли заказать опоры с доставкой по Бресту?
Да, доставка по городу выполняется в день поступления оплаты при наличии позиций на складе. Для юридических лиц оформляется полный пакет отгрузочных документов.
Как подобрать типоразмер опоры под трубопровод?
Необходимо знать наружный диаметр трубы, расчётную вертикальную нагрузку на опору и величину осевого перемещения. По этим данным выбирают исполнение с соответствующей массой и несущей способностью.
Чем отличается опора без изоляции от изолированного исполнения?
Отсутствие теплоизоляционного слоя снижает массу узла и упрощает осмотр металла, но требует отдельной теплоизоляции трубопровода в зонах с нормируемыми теплопотерями.
