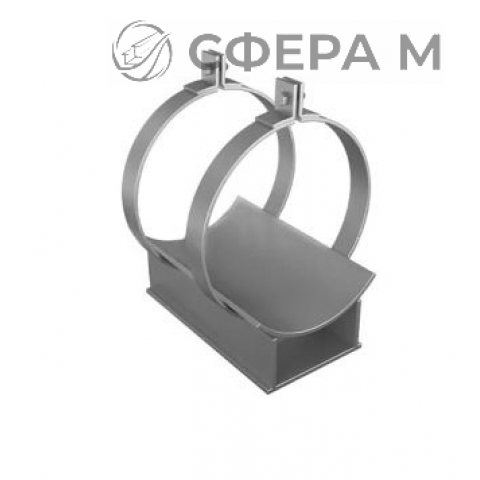

Скользящая подкладная опора в футляре для труб в ППУ — это узел, который воспринимает вес трубопровода и передаёт нагрузку на футляр, обеспечивая продольное перемещение рабочей трубы при температурных деформациях. Конструкция состоит из металлического футляра, внутри которого размещена опора скольжения с антифрикционным покрытием, контактирующая с оболочкой трубы. Применяется в системах теплоснабжения с изоляцией из пенополиуретана, где требуется компенсировать удлинение стального трубопровода без разрушения изоляционного слоя. Поставка осуществляется в Брест и другие регионы Беларуси.
Изделия выпускаются по серии 1-487-1997.00.000 в двух исполнениях: ФСО1 и ФСО2. Исполнение ФСО1 рассчитано на фиксированное положение опоры относительно футляра, ФСО2 допускает осевое смещение при монтаже. Основной геометрический параметр — радиус опорной поверхности R, который подбирается под наружный диаметр рабочей трубы в изоляции. Футляр Дтр определяет посадочный диаметр и должен соответствовать типоразмеру оболочки. Масса узла H зависит от типоразмера и варьируется от 10 до 145 кг. Отгрузка со склада в Бресте, доставка по Брестской области и всей республике. Телефон для заявок: +375 33 347-76-66, почта brest@sfera-m.by.
Опоры применяются при прокладке тепловых сетей в непроходных каналах, при бесканальной прокладке и в тоннелях. Узел устанавливается с шагом, определяемым расчётом на прочность и устойчивость трубопровода, обычно в пределах 2–5 м. Антифрикционный слой снижает коэффициент трения, что уменьшает продольные усилия на неподвижные опоры и компенсаторы. При монтаже важно обеспечить соосность футляра и рабочей трубы, чтобы избежать заклинивания и неравномерного износа. Для заказа в Брест достаточно указать марку исполнения, радиус R и диаметр футляра.
Технические параметры
| Марка | R, мм | Футляр Дтр, мм | H, кг |
|---|---|---|---|
| ФСО1 | 65 | 325 | 10 |
| ФСО2 | 127 | 530 | 45 |
| ФСО1 | 252 | 820 | 90 |
Область применения
- Тепловые сети с изоляцией из ППУ в непроходных каналах.
- Бесканальная прокладка трубопроводов систем централизованного теплоснабжения.
- Участки с компенсацией температурных удлинений и углами поворота трассы.
- Тоннельная и надземная прокладка при необходимости ограничения поперечных смещений.
Как подобрать опору под диаметр трубы?
Необходимо знать наружный диаметр рабочей трубы в изоляции и диаметр футляра. Радиус R выбирается по таблице типоразмеров, марка ФСО1 или ФСО2 — по условиям монтажа. Для консультации по подбору можно обратиться в офис в Бресте.
Чем отличаются исполнения ФСО1 и ФСО2?
ФСО1 фиксирует опору относительно футляра, ФСО2 допускает осевое смещение при монтаже. Выбор зависит от схемы компенсации и требований проекта.
Какие документы предоставляются при отгрузке?
На партию оформляются товарная накладная, счёт-фактура и паспорт изделия с указанием марки, типоразмера и массы. Отгрузка производится после поступления оплаты на расчётный счёт.
