Соединительная часть GK — это элемент трубопроводной обвязки, предназначенный для герметичного соединения штуцеров, патрубков и рукавов в системах с разъёмными соединениями. Деталь изготавливается из нержавеющих сталей AISI 304 и AISI 316L, что обеспечивает стойкость к коррозии в водных, паровых и слабоагрессивных средах. Конструкция GK работает по принципу осевого поджима уплотнения, поэтому не требует сварки при монтаже и допускает многократную сборку-разборку узла. На складе в Бресте поддерживается ходовой размерный ряд, что позволяет комплектовать заказы под конкретную линию без длительного ожидания.
Присоединительные размеры L, D1 и D2 охватывают диапазон от компактных исполнений с наружным диаметром 22,5 мм до тяжёлых позиций с D2 = 121 мм. Такое разнообразие позволяет подобрать GK под трубопроводы малого и среднего сечения, применяемые в пищевой, химической и фармацевтической промышленности, а также в системах водоподготовки и пневмоавтоматики. Для агрессивных сред, содержащих хлориды, предпочтительна марка AISI 316L с пониженным содержанием углерода и добавкой молибдена. Поставка осуществляется по Брестской области и всей Беларуси, оформление — по безналичному расчёту для юридических лиц. Телефон для консультации по подбору: +375 33 347-76-66, электронная почта brest@sfera-m.by.
Монтаж соединительной части GK выполняется стандартным инструментом без специального оборудования. Резьбовые и уплотнительные поверхности обрабатываются с нормированной шероховатостью, что снижает риск протечек при циклических нагрузках и вибрации. Детали совместимы с распространёнными типами уплотнений и фитингов, поэтому замена изношенного элемента не требует переделки всего узла. При подборе учитывают рабочее давление, температуру среды и материал ответных частей, чтобы исключить гальваническую пару. Отгрузка со склада производится в день поступления оплаты, на партию предоставляется полный комплект отгрузочных документов. Для постоянных клиентов действуют скидки, возможна отсрочка платежа до 30 дней по согласованию. Заказать GK до Бреста можно с доставкой в день обращения.
Технические параметры
| Марка стали | L, мм | D1, мм | D2, мм |
|---|---|---|---|
| AISI 304 | 38; 42; 51 | 10; 16; 20 | 22.5; 28.5; 36.5 |
| AISI 316L | 57; 59; 63 | 26; 32; 38 | 44; 50; 56 |
| AISI 304 / 316L | 72; 82; 98 | 50; 66; 81; 100 | 68.5; 86; 100; 121 |
Области применения
- Пищевые и молочные линии: мойка CIP, контакт с продуктом, требование к коррозионной стойкости.
- Химические производства: перекачка слабых кислот и щелочей, хлоридсодержащие среды для AISI 316L.
- Водоподготовка и теплообмен: разъёмные соединения насосов, фильтров и коллекторов.
- Пневмо- и гидроавтоматика: компактные исполнения для штуцерной обвязки.
- Фармацевтика: гладкие уплотнительные поверхности, возможность многократной санитарной обработки.
Чем отличаются исполнения GK из AISI 304 и AISI 316L?
AISI 304 подходит для водных и слабоагрессивных сред, AISI 316L содержит молибден и пониженный углерод, поэтому применяется при контакте с хлоридами и в более агрессивных условиях. Выбор марки ведут по составу среды и температуре эксплуатации. Подобрать позицию по Бресту помогает инженер при согласовании заявки.
Как подобрать типоразмер по параметрам L, D1 и D2?

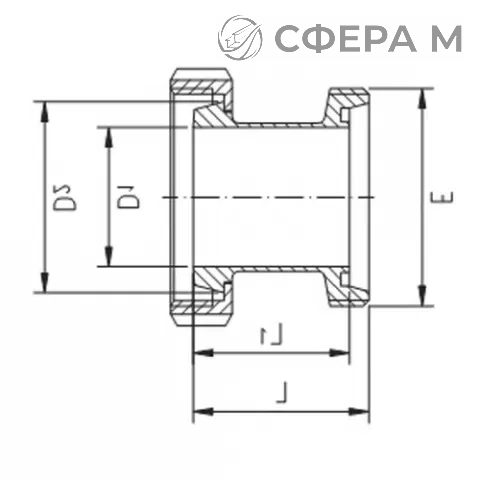

D1 соответствует внутреннему или присоединительному диаметру, D2 — наружному диаметру корпуса, L — строительной длине. Типоразмер выбирают по диаметру ответного штуцера и требуемому монтажному зазору, сверяясь с таблицей размерного ряда.
Требуется ли сварка при монтаже соединительной части GK?
Нет, соединение собирается осевым поджимом уплотнения и допускает многократную разборку. Это упрощает обслуживание узла и замену изношенных элементов без сварочных работ и повторной подготовки трубопровода.
