Стальная скользящая опора — это неподвижное опорное устройство, предназначенное для восприятия вертикальных и горизонтальных нагрузок от трубопровода и передачи их на строительные конструкции. Изделие обеспечивает свободное продольное перемещение трубы при температурных деформациях, одновременно фиксируя её от поперечных смещений. в Бресте такие опоры востребованы при прокладке тепловых сетей, технологических трубопроводов и систем отопления промышленных объектов.

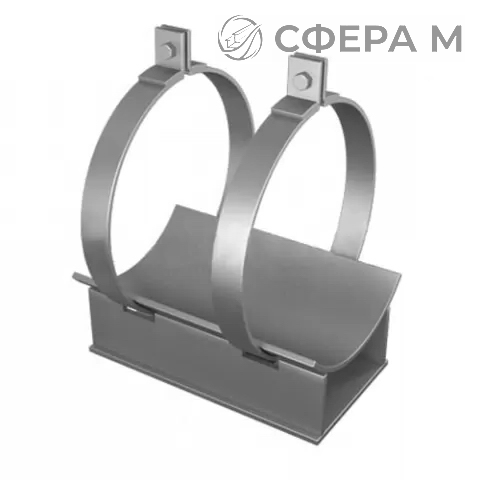

Конструкция включает корпус, скользящий элемент и хомут, охватывающий трубу. Опоры изготавливаются по ОСТ 108.275.32-80 и Серии 4.903-10 в.5, что регламентирует их применение в тепловых сетях и на трубопроводах пара и горячей воды. Основной материал — сталь 20, обеспечивающая достаточную прочность и коррозионную стойкость при рабочих температурах до 350 C. Типоразмеры Т13, Т14, Т15 и ТПР5.21000 охватывают широкий диапазон диаметров от 32 до 1420 мм. Поставка осуществляется по Брестской области, связаться с отделом продаж можно по телефону +375 33 347-76-66 или электронной почте brest@sfera-m.by.
Скользящие опоры применяются в тепловых пунктах, котельных, на эстакадах и в подземных каналах. Высота изделия варьируется от 100 до 200 мм, что позволяет подбирать типоразмер под конкретную отметку установки. Масса опор составляет от 0,7 до 130,66 кг в зависимости от диаметра трубы и исполнения. При монтаже важно обеспечить соосность скользящей поверхности и свободный ход перемещения. Для заказа в Брест достаточно предоставить спецификацию с указанием диаметра, высоты и марки опоры.
Материалы и нормативная база
- Сталь 20 — основной конструкционный материал для корпуса и хомута.
- ОСТ 108.275.32-80 — отраслевой стандарт на опоры трубопроводов тепловых сетей.
- Серия 4.903-10 в.5 — типовые конструкции скользящих опор для строительства.
- Т13, Т14, Т15 — исполнения для различных диаметров и нагрузок.
- ТПР5.21000 — типоразмер для трубопроводов больших диаметров.
Технические параметры
| Марка | Dн, мм | Высота, мм | Масса, кг |
|---|---|---|---|
| Т13 | 57–219 | 100 | 0,7–9,06 |
| Т14 | 273–630 | 150 | 12,9–50,84 |
| Т15 | 720–1420 | 200 | 59,72–130,66 |
Область применения
Опоры устанавливаются на трубопроводах тепловых сетей, в системах горячего водоснабжения, на технологических линиях предприятий. Скользящий принцип работы компенсирует температурные удлинения без применения дополнительных компенсаторов. Изделия востребованы в энергетике, нефтехимии, металлургии и жилищно-коммунальном хозяйстве. При подборе учитывают диаметр трубы, расчётную нагрузку, температуру теплоносителя и условия эксплуатации. Отгрузка со склада в Брест производится после поступления оплаты на расчётный счёт.
Какие марки стали используются для изготовления скользящих опор?
Основной материал — сталь 20 по ГОСТ 1050. Она обеспечивает необходимую прочность при рабочих температурах до 350 C. Для отдельных исполнений возможно применение других марок по согласованию с заказчиком.
Как подобрать типоразмер опоры под диаметр трубопровода?
Типоразмер выбирается по наружному диаметру трубы Dн и расчётной вертикальной нагрузке. Высота опоры определяется проектной отметкой установки. Для диаметров от 32 до 1420 мм предусмотрены соответствующие исполнения по ОСТ 108.275.32-80.
Возможна ли поставка опор нестандартных размеров?
Изготовление по индивидуальным размерам рассматривается при предоставлении технического задания с указанием диаметра, высоты, нагрузки и материала. Сроки и условия согласовываются с менеджером при оформлении заявки.
