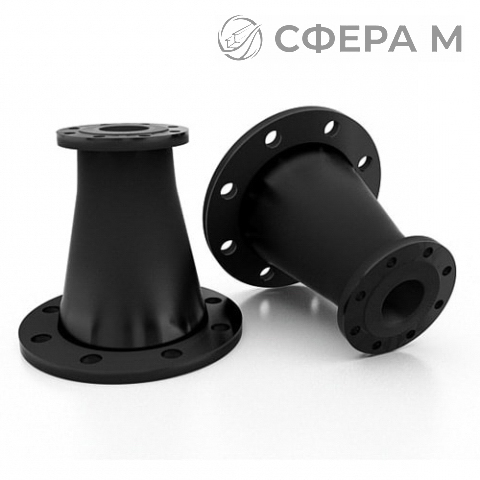

Стальной фланцевый переход — соединительный элемент трубопровода, предназначенный для плавного изменения диаметра потока между участками с разными условными проходами. Конструкция представляет собой два фланца, соединённых конической обечайкой, и применяется в системах с рабочим давлением до 16 МПа. в Бресте такие детали востребованы на объектах теплоэнергетики, нефтегазовой и химической промышленности. Переходы изготавливают методом штамповки или сварки с последующей термообработкой, что обеспечивает равнопрочность сварного шва и основного металла.
Материал исполнения подбирают по условиям эксплуатации: углеродистая сталь 20 подходит для нейтральных сред и температур от –40 C до +450 C, кремнемарганцовистая 09Г2С — для трубопроводов с повышенным давлением и умеренным климатом, хромомолибденовая 15Х5М — для сероводородсодержащих сред, аустенитная 12Х18Н10Т — для агрессивных кислот и щелочей. Поставка осуществляется по Брестской области и всей Беларуси, телефон для заявок — +375 33 347-76-66, электронная почта — brest@sfera-m.by. Концентрические переходы применяют на прямых участках, эксцентрические — при необходимости сохранения горизонтального уровня трубы и удаления конденсата.
При выборе учитывают разницу диаметров D1 и D2, толщину стенки, способ присоединения — под приварку или фланцевое соединение по ГОСТ 12820. Для монтажа в стеснённых условиях выпускают переходы с укороченной конической частью. Контроль качества включает ультразвуковую дефектоскопию сварных швов и гидравлические испытания. Отгрузка со склада в Брест производится в день поступления оплаты, доставка по республике занимает от двух суток.
- Концентрический переход — соосное сужение или расширение потока на прямых участках.
- Эксцентрический переход — смещённая ось для дренажа и сохранения уровня трубопровода.
- Под приварку — присоединение к трубе без дополнительных крепёжных элементов.
- Фланцевый — разъёмное соединение с ответными фланцами по ГОСТ 12820.
| Марка стали | D1, мм | D2, мм | Рабочая температура |
|---|---|---|---|
| Сталь 20 | 150 | 100 | –40…+450 C |
| 09Г2С | 200 | 150 | –60…+425 C |
| 12Х18Н10Т | 250 | 200 | –196…+600 C |
Можно ли заказать переход с нестандартным соотношением диаметров?
Да, при изготовлении под заказ возможны промежуточные значения D1 и D2, не входящие в типовой ряд. Для расчёта потребуется указать марку стали, толщину стенки и способ присоединения. Изготовление и отгрузка выполняются после согласования чертежа, в том числе до Бреста.
Какой переход выбрать для трубопровода с агрессивной средой?
Для кислот, щелочей и хлоридсодержащих растворов применяют аустенитную сталь 12Х18Н10Т. При наличии сероводорода используют 15Х5М. Углеродистые марки в таких средах подвержены коррозии и требуют защитных покрытий или ингибиторов.
Какие документы предоставляются на партию переходов?
На каждую партию оформляется сертификат качества с указанием марки стали, химического состава, механических свойств и результатов испытаний. По запросу предоставляются протоколы ультразвукового контроля сварных швов и гидравлических испытаний.
