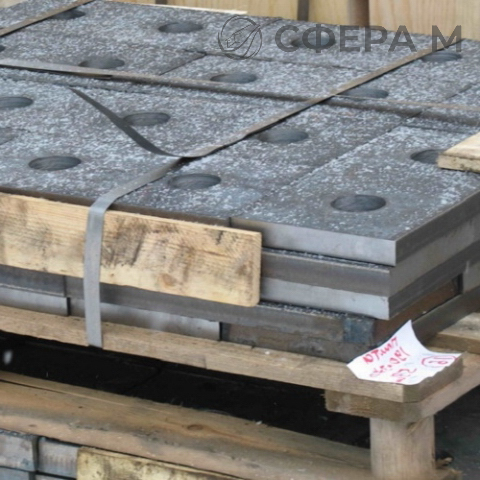

Сварные анкерные плиты — это опорные элементы анкерных болтов, изготовленные методом сварки из листового проката и применяемые для передачи нагрузки от шпильки на фундамент. Изделия соответствуют ГОСТ 24379.1-80 и выпускаются под шпильки с диаметром резьбы 56, 64, 72, 80, 90 и 100 мм. Конструкция представляет собой пластину с отверстием под шпильку и приваренными рёбрами жёсткости либо без них, в зависимости от исполнения. Поставка осуществляется в Брест и по всей территории Беларуси.
Плиты изготавливают из марок 09Г2С, Ст3пс и стали 20. Марка 09Г2С — низколегированная, отличается повышенной прочностью и хладостойкостью, что важно для конструкций, эксплуатируемых при отрицательных температурах. Ст3пс и сталь 20 применяют для умеренных условий нагружения. Сторона квадратной плиты составляет 280, 300, 340, 400, 420 или 450 мм, шаг резьбы — 5.5 или 6 мм. Сварные швы выполняют сплошными, с проваром по всей длине примыкания. Отгрузка со склада в Бресте производится после поступления оплаты, доставка по Брестской области занимает 1–2 дня. Телефон для заказа: +375 33 347-76-66, почта brest@sfera-m.by.
Анкерные плиты применяют при монтаже металлоконструкций, фундаментов под оборудование, опор ЛЭП, эстакад, крановых путей и резервуаров. Плита работает на смятие и изгиб, воспринимая выдёргивающее усилие от шпильки и распределяя его на бетон фундамента. При подборе учитывают расчётную нагрузку, класс бетона, глубину заделки и диаметр резьбы шпильки. Для тяжёлых условий выбирают марку 09Г2С и увеличенную сторону плиты.
- 09Г2С — низколегированная сталь для расчётных нагрузок и низких температур.
- Ст3пс — углеродистая сталь для стандартных условий монтажа.
- Сталь 20 — для умеренных нагрузок и сварных соединений.
- Диаметр резьбы 56–100 мм — под шпильки по ГОСТ 24379.1-80.
- Сторона 280–450 мм — выбор по расчётному усилию выдёргивания.
Технические параметры
| Марка стали | Диаметр резьбы, мм | Шаг резьбы, мм | Сторона, мм |
|---|---|---|---|
| 09Г2С | 56 | 5.5 | 280 |
| Ст3пс | 72 | 6 | 340 |
| Сталь 20 | 100 | 6 | 450 |
Условия поставки
Отгрузка выполняется только юридическим лицам по безналичному расчёту на основании счёта, выставленного менеджером. Возможна отсрочка платежа до 30 дней при согласовании условий. На продукцию предоставляются полные отгрузочные документы. по Бресту доставка возможна в день заказа, в регионы — от двух дней. Для постоянных клиентов действуют скидки.
Можно ли подобрать плиту под нестандартную шпильку?
Плиты выпускаются под диаметры резьбы 56, 64, 72, 80, 90 и 100 мм по ГОСТ 24379.1-80. При отклонении от стандартного ряда требуется индивидуальный расчёт и согласование с изготовителем. Самовывоз со склада в Брест возможен после поступления оплаты.
Какую марку стали выбрать для отрицательных температур?
Для эксплуатации при низких температурах рекомендуется марка 09Г2С: она сохраняет пластичность и ударную вязкость. Ст3пс и сталь 20 применяют при умеренных условиях нагружения.
Какие документы предоставляются при отгрузке?
Предоставляется полный комплект отгрузочных документов, включая счёт и товарную накладную. Оплата производится по безналичному расчёту на основании счёта менеджера.
