Свободные фланцы — разновидность фланцевых деталей, у которых кольцо не имеет жёсткого соединения с трубой: оно свободно вращается на отбортовке или приварном патрубке и фиксируется при монтаже ответным фланцем. Такая конструкция упрощает совмещение болтовых отверстий при сборке трубопровода в Бресте, снижает требования к точности углового положения детали и позволяет применять разные материалы кольца и крепежа.
Изготавливаются свободные фланцы по ГОСТ 12822-80, ГОСТ 33259-2015 и ASME B16.5 из углеродистых и коррозионностойких марок. Поставка ведётся по Брестской области и всей Беларуси, отгрузка со склада в Брест выполняется после поступления оплаты. Запросы принимаются по телефону +375 33 347-76-66 или на почту brest@sfera-m.by с указанием типоразмера, марки стали и стандарта.

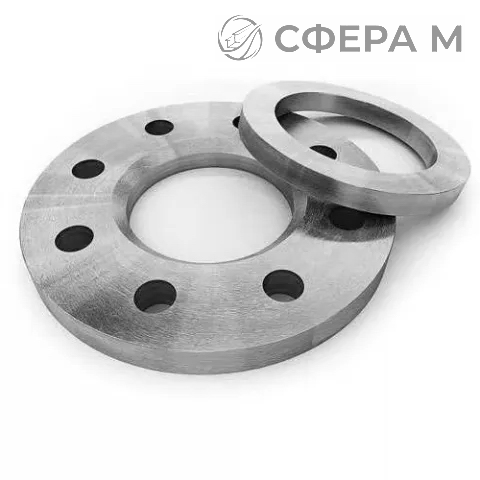

Свободный фланец состоит из двух элементов: кольца и приварной втулки (бурта). Кольцо воспринимает усилие затяжки болтов, втулка передаёт нагрузку на трубу. Такое разделение позволяет поворачивать кольцо вокруг оси трубопровода и точно совмещать отверстия под болты без подгонки. Применяется на трубопроводах с частой разборкой, при монтаже в стеснённых условиях, а также в системах, где требуется периодическая замена уплотнения или ревизия арматуры.
Материалы и области применения
- 08Х18Н10Т, 12Х18Н10Т, AISI 304, AISI 321 — пищевые, химические и нефтегазовые линии, умеренно агрессивные среды.
- AISI 316L — морская вода, хлоридсодержащие растворы, целлюлозно-бумажное производство.
- 15Х5М — нефтепереработка, высокотемпературные среды до 600 C.
- 20ЮЧ — печные и теплообменные агрегаты, стойкость к окислению при нагреве.
- Сталь 3, Сталь 20 — водопроводы, тепловые сети, системы отопления и вентиляции.
Конструктивные особенности
Свободные фланцы применяют совместно с приварными втулками или отбортовкой трубы. Уплотнительная поверхность выполняется плоской или под прокладку исполнения B, что определяет герметичность стыка. При монтаже важно подобрать длину втулки и толщину кольца под номинальное давление и диаметр условного прохода. Для агрессивных сред кольцо и втулку берут из одной марки стали, чтобы исключить контактную коррозию.
| Марка стали | Стандарт | Рабочая среда | Температурный диапазон |
|---|---|---|---|
| Сталь 20 | ГОСТ 33259-2015 | вода, пар, нейтральные среды | –40…+450 C |
| 12Х18Н10Т | ГОСТ 12822-80 | слабоагрессивные растворы, пищевые продукты | –196…+600 C |
| AISI 316L | ASME B16.5 | морская вода, хлоридные среды | –196…+450 C |
Подбор свободного фланца ведут по условному проходу, номинальному давлению и стандарту присоединительных размеров. Для трубопроводов по Бресту доступна отгрузка в день поступления оплаты, для остальных направлений сроки рассчитываются индивидуально. Расчёт по безналичному перечислению, отсрочка платежа до 30 дней предоставляется по согласованию.
Можно ли подобрать свободный фланец под нестандартный диаметр трубы?
Да, при наличии данных о наружном диаметре и толщине стенки трубы подбирается кольцо и приварная втулка с соответствующими присоединительными размерами. Для этого достаточно указать стандарт, марку стали и параметры трубопровода.
Чем свободный фланец отличается от плоского приварного?
У свободного фланца кольцо не приваривается к трубе напрямую: оно вращается на втулке или отбортовке. Это упрощает совмещение болтовых отверстий и позволяет менять кольцо без замены приварного элемента.
Какие прокладки применяются со свободными фланцами?
Используются плоские прокладки под исполнение уплотнительной поверхности: паронит, спирально-навитые, графитовые или фторопластовые в зависимости от среды и температуры. Тип прокладки подбирается по рабочему давлению и агрессивности среды.
