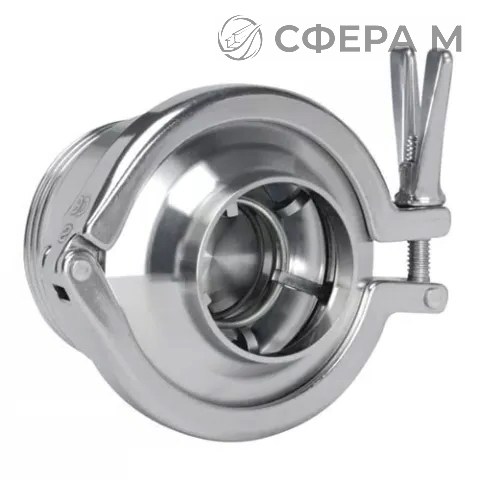

Тарельчатый обратный клапан резьба-сварка — это запорный элемент, пропускающий поток только в одном направлении и автоматически перекрывающий обратный ход среды. Комбинированное присоединение сочетает резьбовой патрубок с одной стороны и сварной — с другой, что упрощает монтаж в трубопроводах с разнотипными ответными элементами. в Бресте такие клапаны востребованы на обвязке насосного оборудования, в системах водоснабжения и технологических линиях.
Корпусные детали изготавливают из нержавеющих сталей AISI 304 и AISI 316L. Первая марка подходит для нейтральных и слабоагрессивных сред, вторая — благодаря пониженному содержанию углерода и добавке молибдена — применяется в средах с хлоридами и в условиях повышенной коррозионной нагрузки. Присоединительные размеры по DIN GS обеспечивают совместимость с распространённой европейской арматурой. Поставки ведутся по Брестской области, телефон +375 33 347-76-66, почта brest@sfera-m.by.
Затвор тарельчатого типа срабатывает при минимальном перепаде давления, что снижает гидравлические потери и риск гидроудара. Уплотнение посадочной поверхности определяет герметичность в закрытом положении. Клапаны устанавливают на горизонтальных и вертикальных участках с учётом направления потока, указанного стрелкой на корпусе. Для монтажа в Брест поставляем весь типоразмерный ряд с Ду 25 по Ду 100.
- Химическая и нефтехимическая промышленность — перекачка реагентов и растворителей.
- Пищевые производства — линии с периодической санитарной обработкой.
- Водоподготовка и теплоснабжение — защита насосов от обратного потока.
- Фармацевтика — контуры с повышенными требованиями к чистоте среды.
Конструктивные особенности
Тарельчатый затвор перемещается вдоль оси потока и возвращается в седло под действием пружины или собственного веса. Такая схема обеспечивает быстрое закрытие и минимальный ход запирающего элемента. Резьбовое присоединение выполняют по внутренней или наружной резьбе, сварное — под приварку к трубе. Комбинация резьба-сварка позволяет стыковать клапан с участками трубопровода без дополнительных переходников.
Материалы и условия эксплуатации
Сталь AISI 304 сохраняет работоспособность в диапазоне температур от –50 C до +200 C в зависимости от типа уплотнения. AISI 316L предпочтительна при контакте с морской водой, кислотами и хлоридсодержащими растворами. Выбор марки определяется составом рабочей среды, её температурой и концентрацией агрессивных компонентов.
| Марка стали | Ду, мм | L, мм | D1, мм |
|---|---|---|---|
| AISI 304 | 25 | 72 | 26 |
| AISI 316L | 50 | 105 | 50 |
| AISI 316L | 100 | 140 | 100 |
Можно ли подобрать клапан под нестандартный трубопровод?
Типоразмерный ряд охватывает Ду 25–100 с присоединением DIN GS. Если требуется иное сочетание резьбы и сварного патрубка, уточните параметры у менеджера — подбор ведётся по фактическим размерам трубопровода.
Чем руководствоваться при выборе между AISI 304 и AISI 316L?
Марку выбирают по составу среды. AISI 304 применяют для нейтральных и слабоагрессивных жидкостей. AISI 316L устойчива к хлоридсодержащим средам и рекомендуется при повышенной коррозионной нагрузке.
Какой монтажный position считается правильным?
Клапан устанавливают так, чтобы направление потока совпадало со стрелкой на корпусе. Допускается горизонтальная и вертикальная установка; при вертикальном монтаже поток должен идти снизу вверх для надёжного возврата тарели в седло.
